Edelstahl-Ansi-150LB-Y-Sieb mit Flansch für zuverlässige Pipeline-Filtration

In industriellen Rohrleitungssystemen ist der Schutz nachgeschalteter Ventile, Pumpen, Messgeräte und anderer Geräte vor unerwünschten Feststoffpartikeln ein wichtiger Bestandteil für die Aufrechterhaltung eines stabilen Betriebs. AY-SiebBietet eine einfache und effektive mechanische Filterlösung, indem Schmutz aus Prozessmedien entfernt wird, bevor er empfindliche Geräte erreicht.

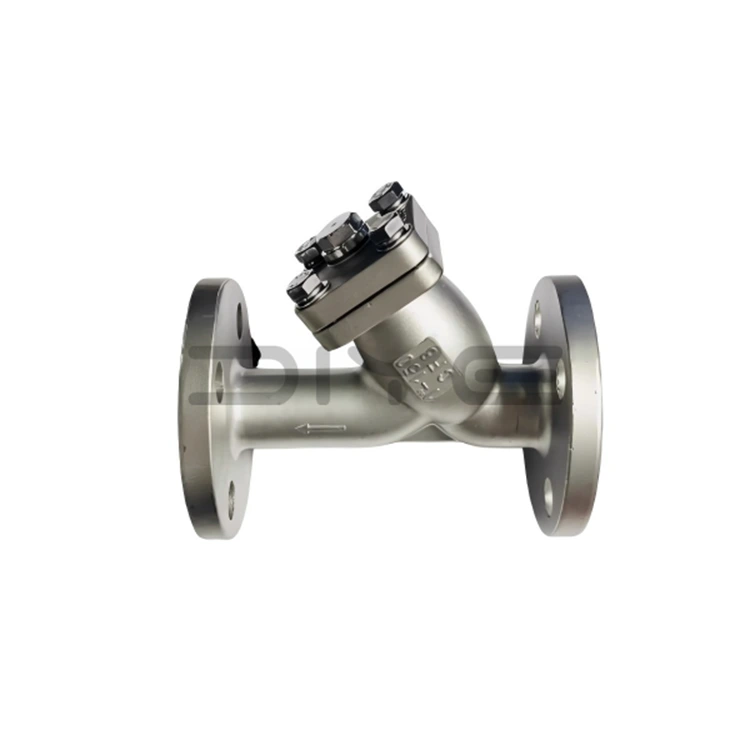

DerY-Sieb mit Y-Flansch nach ANSI 150LB aus EdelstahlausDIYEist für industrielle Rohrleitungsanwendungen konzipiert, bei denen Korrosionsbeständigkeit, zuverlässige Filterung und einfache Wartung erforderlich sind. Mit einem Edelstahlgehäuse und ANSI 150LB-Flanschanschluss bietet es eine praktische Lösung zum Schutz von Rohrleitungen und Prozessgeräten in einer Vielzahl von Flüssigkeitshandhabungssystemen.

Was ist ein Y-Sieb mit Flansch?

Ein Y-Sieb ist ein Inline-Filtrationsgerät mit einem charakteristischen Y-förmigen Körper. Es verwendet ein abnehmbares Loch- oder Maschensieb, um suspendierte Feststoffe und mechanische Verunreinigungen aus fließenden Medien aufzufangen.

Im Gegensatz zu temporären Filteranlagen kann ein richtig ausgewählter Rohrleitungsfilter als Teil des permanenten Rohrleitungssystems installiert bleiben. Wenn sich im Filtersieb Schmutz ansammelt, kann das Wartungspersonal die Siebabdeckung entfernen und das Sieb reinigen oder austauschen, ohne das gesamte Ventil oder die Rohrleitungskomponente austauschen zu müssen.

Dies macht den Y-Sieb besonders nützlich vor Geräten, die durch Partikel beeinträchtigt werden können, einschließlich Steuerventilen, Pumpen, Durchflussmessern, Wärmetauschern und anderen Präzisionskomponenten.

Warum Edelstahl für ein Y-Sieb wählen?

Die Materialauswahl ist ein wichtiger Gesichtspunkt bei der Auswahl eines Rohrleitungssiebs. Edelstahl wird aufgrund seiner Korrosionsbeständigkeit und mechanischen Haltbarkeit häufig in industriellen Flüssigkeitshandhabungsanwendungen verwendet.

DerDIYE Y-Sieb aus Edelstahleignet sich für Anwendungen, bei denen das Rohrleitungssystem ein korrosionsbeständigeres Material erfordert als Standardoptionen aus Kohlenstoffstahl.

Zu den Hauptvorteilen eines Y-Siebs aus Edelstahl gehören:

• Gute Korrosionsbeständigkeit für anspruchsvolle Flüssigkeitsumgebungen
• Robuste und langlebige Konstruktion für industrielle Rohrleitungssysteme
• Geeignet für eine Vielzahl von Flüssigkeits- und Gasanwendungen, vorbehaltlich der Medienkompatibilität
• Einfacher Zugang zum internen Filtersieb für Reinigung und Wartung
• Geeignet für die Integration in industrielle Flanschrohrsysteme

ANSI 150LB-Flanschanschluss für industrielle Rohrleitungen

Die Anschlussart ist ein weiterer wichtiger Faktor bei der Auswahl eines Rohrleitungsfilters. DerANSI 150LB-Flanschausführungermöglicht die Integration des Schmutzfängers in kompatible Flanschrohrsysteme.

Im Vergleich zu Gewindeverbindungen wird die Flanschinstallation häufig für größere Industrierohrleitungen oder Anwendungen bevorzugt, bei denen eine regelmäßige Inspektion und Wartung der Ausrüstung erforderlich sein kann. Durch verschraubte Flanschverbindungen kann der Schmutzfänger auch aus der Rohrleitung entfernt werden, wenn das Innensieb überprüft oder gewartet werden muss.

Bei der Auswahl eines Y-Siebkorbfilters mit Flansch sollten Ingenieure die erforderliche Nenngröße, Druckklasse, Flanschnorm, Einbaumaße, Dichtungsanforderungen und Kompatibilität mit dem vorhandenen Rohrleitungssystem überprüfen.

Wie schützt ein Y-Sieb nachgeschaltete Geräte?

Während des normalen Betriebs tritt Prozessflüssigkeit in das Y-Sieb ein und passiert das interne Filtersieb. Feststoffpartikel, die größer als die gewählte Sieböffnung sind, werden in der Siebkammer zurückgehalten, während die gefilterte Flüssigkeit stromabwärts weiterläuft.

Der Filterprozess kann dazu beitragen, das Risiko zu verringern, dass Partikel in empfindliche Geräte gelangen. Dies ist besonders nützlich, wenn das nachgeschaltete System Komponenten mit engen Durchgängen, beweglichen Teilen oder Präzisionsdichtflächen enthält.

Zu den typischen Schadstoffen, die erfasst werden können, gehören:

• Pfeifenwaage
• Rostpartikel
• Schweißrückstände
• Sand und andere feste Partikel
• Fremdkörper, die während der Installation oder Wartung eingeführt wurden

Die tatsächliche Filtrationsleistung hängt vom ausgewählten Siebmaterial, der Maschen- oder Perforationsgröße, den Flüssigkeitseigenschaften, der Durchflussrate und den Betriebsbedingungen ab.

Einfache Wartung durch abnehmbares Filtersieb

Einer der Hauptvorteile eines Y-Siebs ist seine relativ einfache Wartungsstruktur. Wenn sich Partikel auf dem Filtersieb ansammeln, kann der Druckabfall über dem Sieb zunehmen. Eine regelmäßige Inspektion hilft festzustellen, wann eine Reinigung oder ein Bildschirmaustausch erforderlich ist.

Die Siebabdeckung kann während der geplanten Wartung geöffnet werden, sodass das Personal das interne Sieb entfernen, angesammelten Schmutz entfernen, die Komponente überprüfen und das Sieb bei Bedarf neu installieren oder austauschen kann.

Für industrielle Anwender kann dieser unkomplizierte Wartungsprozess dazu beitragen, unnötige Ausfallzeiten zu reduzieren und den effektiven Betrieb des Filtersystems aufrechtzuerhalten.

Anwendungen von Y-Filtern mit Edelstahlflansch

Der DIYEY-Sieb mit Y-Flansch nach ANSI 150LB aus EdelstahlKann je nach ausgewähltem Material, Druckstufe, Temperaturbereich und Medienkompatibilität in verschiedenen industriellen Flüssigkeitshandhabungssystemen eingesetzt werden.

Zu den gängigen Anwendungen gehören:

• Wasseraufbereitungs- und Wasserversorgungssysteme
• Rohrleitungen für industrielle Prozesse
• Chemische Verarbeitungssysteme
• Petrochemische sowie Öl- und Gasanwendungen
• HVAC- und Kühlwassersysteme
• Dampf- und Versorgungsrohrleitungssysteme
• Pumpeneinlassschutz
• Schutz von Industrieanlagen

Für bestimmte Anwendungen sollten Benutzer das Prozessmedium und die Betriebsbedingungen mit DIYE klären, bevor sie die geeignete Siebkonfiguration auswählen.

Schlüsselfaktoren bei der Auswahl eines Y-Siebs

Die Wahl des richtigen Y-Siebs erfordert mehr als nur die Anpassung an die Rohrgröße. Entwicklungs- und Einkaufsteams sollten mehrere Faktoren berücksichtigen, bevor sie eine Bestellung aufgeben.

DIYE: Lieferant von Industrieventilen und Rohrleitungskomponenten

DIYEkonzentriert sich auf die Entwicklung und Herstellung von Industrieventilen und Flüssigkeitskontrollkomponenten für verschiedene Rohrleitungsanwendungen. Durch die Kombination geeigneter Materialien, Verbindungskonfigurationen und Herstellungsverfahren bietet DIYE Ventil- und Rohrleitungslösungen für Industriekunden und Ingenieurprojekte.

DerY-Sieb mit Y-Flansch nach ANSI 150LB aus Edelstahlist eine der verfügbaren Lösungen für Kunden, die nachgeschaltete Geräte schützen und gleichzeitig ein praktisches und wartungsfähiges Pipeline-Filtrationssystem aufrechterhalten möchten.

Für OEM-Projekte, technische Anwendungen und die Beschaffung von Industrieventilen kann DIYE Produktinformationen und technischen Support basierend auf Rohrleitungsgröße, Druckstufe, Anschlussstandard, Prozessmedium, Temperatur und anderen Betriebsanforderungen bereitstellen.

Zuverlässige Pipeline-Filtration beginnt mit dem richtigen Y-Sieb

Ein richtig ausgewählter Y-Sieb kann eine wichtige Rolle beim Schutz nachgeschalteter Geräte und bei der Aufrechterhaltung der Sauberkeit eines industriellen Rohrleitungssystems spielen. Die Kombination aus Edelstahlkonstruktion, ANSI 150LB-Flanschanschluss und einem abnehmbaren Filtersieb macht den DIYE Y-Sieb zu einer praktischen Option für eine Vielzahl industrieller Anwendungen.

Suchen Sie nach einem Y-Sieb aus Edelstahl für Ihr Industrierohrleitungsprojekt? Kontaktieren Sie DIYE mit Ihrer Rohrgröße, Druckstufe, Anschlussnorm und Anwendungsanforderungen für eine geeignete Konfiguration.
