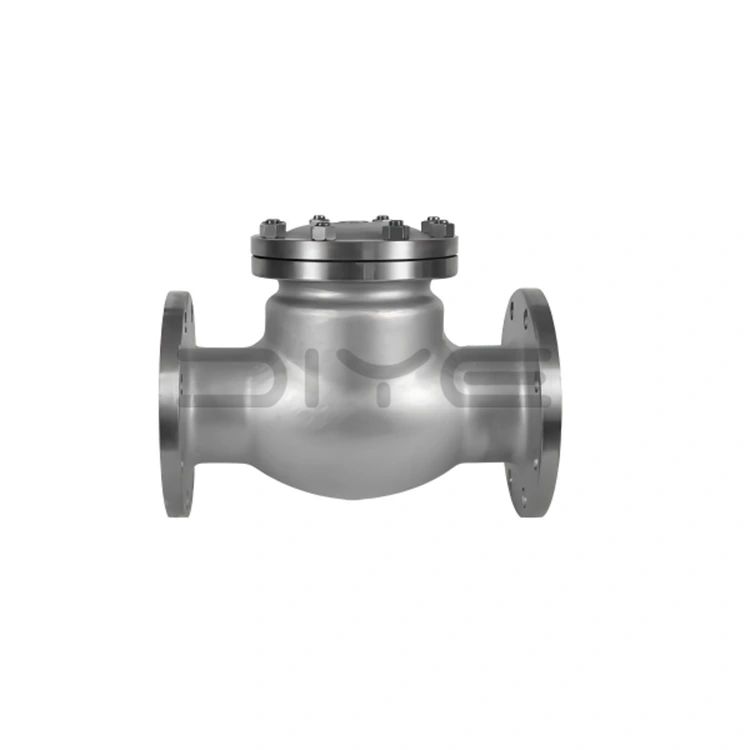

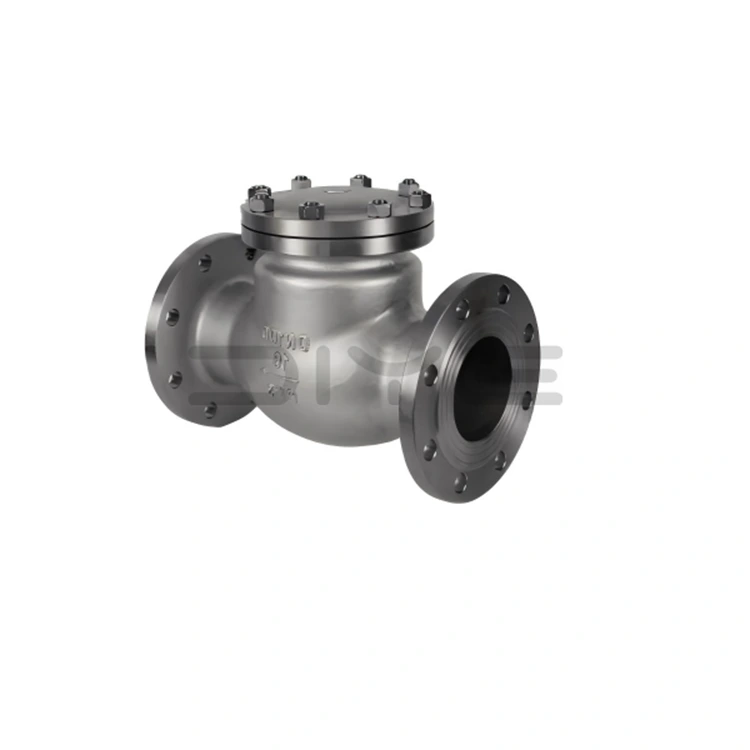

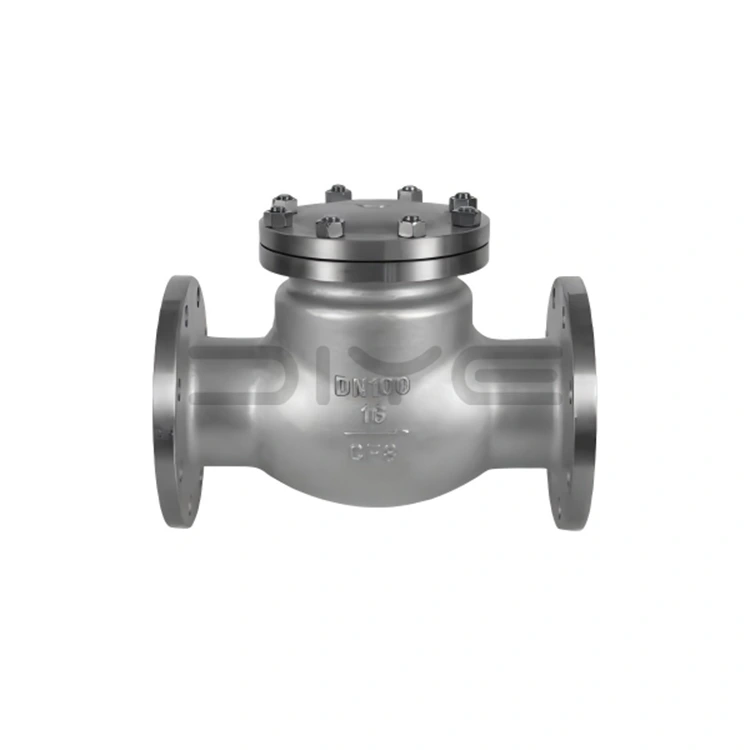

DIN-Rückschlagventile mit Schwenkflansch

DIYE DIN-Rückschlagventile mit Schwenkflansch sind präzisionsgefertigte automatische Ventile, die den wichtigsten deutschen Normen, einschließlich DIN 3356, DIN 3202 und DIN EN 1092-1, vollständig entsprechen. Die Ventile arbeiten autonom basierend auf dem Druck des Mediums und erfordern keine externen Aktoren. Sie bieten einen zuverlässigen, wartungsfreien Mechanismus, der katastrophale Folgen eines Rückflusses verhindert und so kritische Pipeline-Infrastruktur schützt.

Funktionsprinzip und Hauptfunktionen

1. Automatischer Betrieb

Der Ventilteller der DIN-Schwenkflansch-Rückschlagventile öffnet sich frei unter dem Druck des vorwärtsströmenden Mediums; Wenn das System stoppt, der Druck abnimmt oder eine Rückflusstendenz auftritt, schließt die Ventilscheibe aufgrund ihres Eigengewichts und des Rückflussgegendrucks sofort.

2. Kernschutzfunktionen

- Rückflussverhinderung: Bildet eine dichte Abdichtung und verhindert so den Rückfluss des Mediums.

- Wasserschlagminderung: Absorbiert hydraulische Stöße und reduziert so den Druck auf Rohrleitungen und Geräte erheblich.

- Systemschutz: Schützt Pumpen, Kompressoren, Druckbehälter und Wärmetauscher vor Schäden durch umgekehrte Druckstöße.

Designmerkmale und technische Parameter

1 Verbindungsmethode und Standards

Verwendet DIN-Standard-Flanschverbindungen, was Installation und Wartung vereinfacht; Die Baulänge richtet sich strikt nach DIN 3202.

2 Breite Anwendbarkeit und Vielseitigkeit

DIN-Rückschlagventile mit Schwenkflansch decken den gesamten Durchmesserbereich von DN15 bis DN1000 ab; Die Druckstufen umfassen PN10, PN16, PN25, PN40, PN63 und PN100 und erfüllen die vielfältigen Anforderungen von Niederdruck-Rohrleitungsnetzen bis hin zu industriellen Hochdruck-Prozesssystemen.

3 Überlegene Struktur

Sorgfältig gestaltete Strömungskanäle minimieren den Druckverlust; Hochpräzise Dichtflächen sorgen für eine dichte und zuverlässige Abdichtung auch bei Druckschwankungen und unterschiedlichen Medienbedingungen.

4. Medienkompatibilität

Geeignet für Wasser, Dampf, Erdölprodukte und verschiedene saure, alkalische und korrosive Medien.

Anwendungsszenarien und Marktabdeckung

Unsere DIN-Rückschlagventile mit Schwenkflansch sind das bevorzugte Produkt für deutsche Standard-Rohrleitungssysteme in Europa und weltweit und gewährleisten eine stabile unidirektionale Durchflussregelung in mehreren anspruchsvollen Branchen, darunter:

1. Petrochemische und chemische Verarbeitungsindustrie

2. Energieerzeugungsindustrie (Wärme- und Kernenergie)

3. Metallurgie und Bergbauindustrie

4. Kommunale Wasserversorgungs- und Entwässerungsindustrie

5. HVAC, Gas und Schiffstechnik

6. Internationale Export-Engineering-Projekte nach europäischem Standard

Fertigung und Qualitätssicherung

1. Professionelle Qualifikationen und Erfahrung: Durch die Nutzung umfassender Branchenkenntnisse erreicht DIYE VALVE die Massenproduktion aller DIN-Rückschlagventilspezifikationen und gewährleistet so eine stabile und zuverlässige Qualität.

2. Einhaltung maßgeblicher Standards: Jedes Ventil verwendet deutsche Standardmaterialien, Präzisionsschmiedeprozesse und wird strengen Drucktests unterzogen.

3. Integritätsgarantie: Wir stellen für jede Bestellung vollständige Materialtestberichte (MTR) und Werksdrucktestdaten zur Verfügung und stellen so eine vollständige Rückverfolgbarkeit und Compliance während des gesamten Prozesses sicher.

4. Kundenspezifische Lösungen: Zusätzlich zu Standardprodukten bieten wir professionell maßgeschneiderte Ventildienstleistungen unter Verwendung spezieller Materialien und nicht standardmäßiger Größen an und bieten so Komplettlösungen für komplexe europäische und internationale technische Projekte.

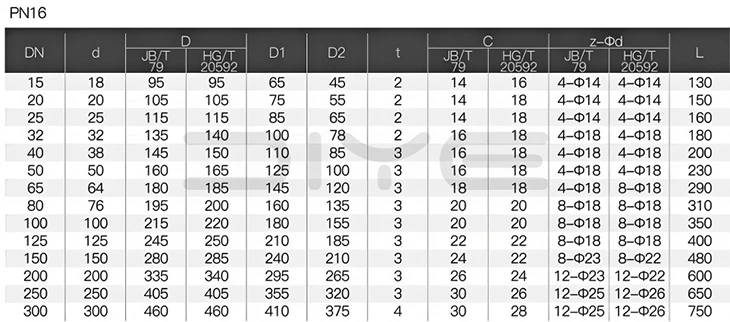

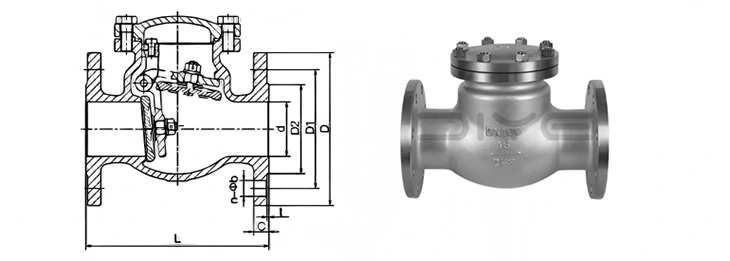

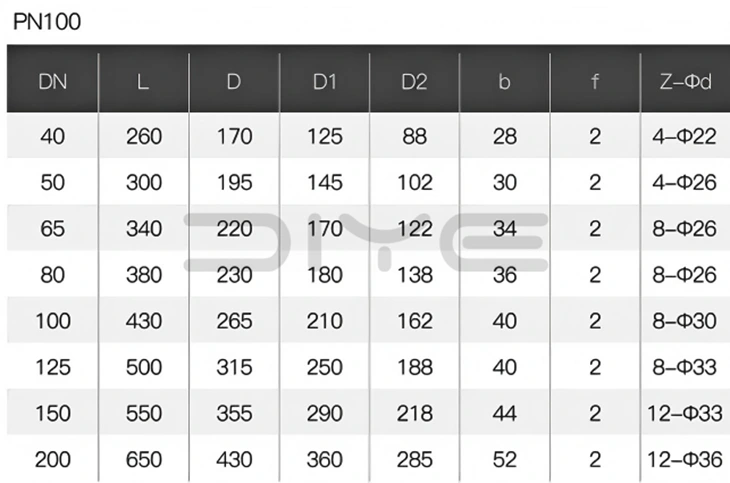

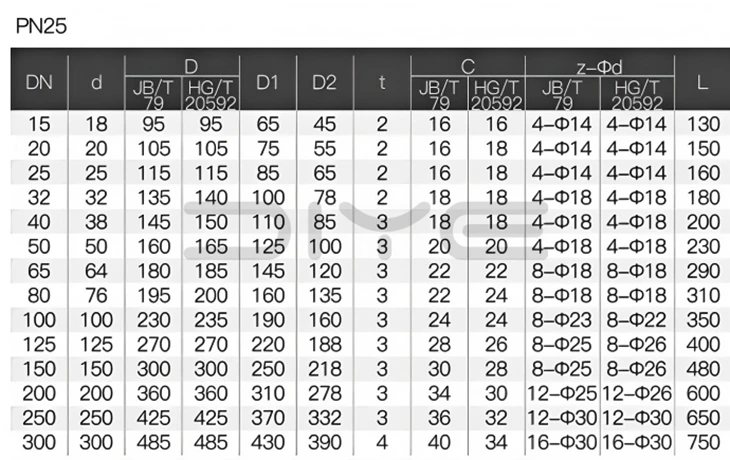

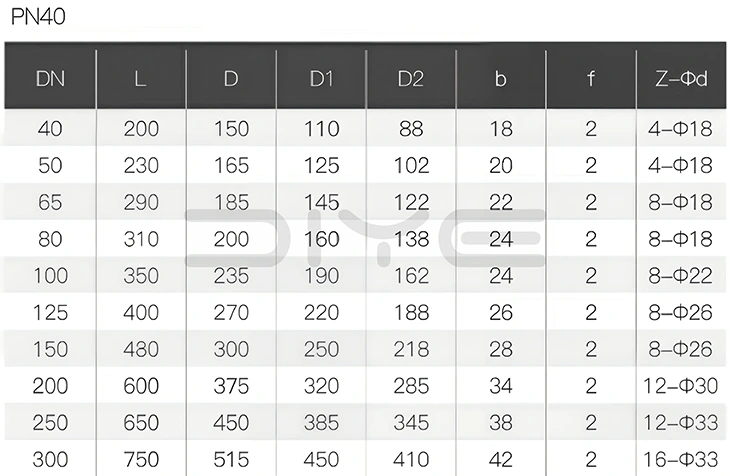

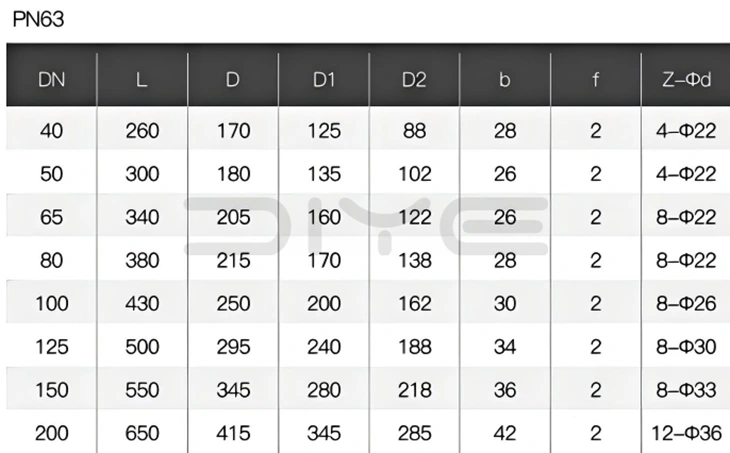

Technische Zeichnungen

FAQ

F: Welchen Kernnormen entsprechen DIN-Rückschlagventile mit Klappflansch?

A: Sie orientieren sich hauptsächlich an DIN 3205, DIN 3206, DIN 3207, DIN 3351 und DIN 3352. Für Flanschverbindungen setzen sie DIN EN 1090 / DIN EN 1091 / DIN EN 1092 um und gewährleisten so eine perfekte Übereinstimmung und Austauschbarkeit mit deutschen Standardrohrleitungen, Flanschen und Dichtungen.

Q:Was ist beim Einbau eines Flansch-Rückschlagventils zu beachten?

A: Bestätigen Sie den Durchflussrichtungspfeil auf dem Ventilgehäuse und installieren Sie es strikt in Übereinstimmung mit der Durchflussrichtung des Mediums. Eine verkehrte Installation führt zu einer vollständigen Blockierung des Durchflusses und zum Verlust der Rückschlagfunktion.

F: Warum gibt es im Flanschrückschlagventil immer ungewöhnliche Geräusche und Vibrationen?

A: Dies wird meist dadurch verursacht, dass das Ventil in der Nähe des Kniestücks installiert ist, dass die Strömungsgeschwindigkeit zu hoch ist oder dass der Ventilteller auf den Anschlag trifft. Es wird empfohlen, den geraden Rohrabschnitt zu vergrößern, auf eine langsam schließende Struktur umzusteigen oder die Fließgeschwindigkeit der Rohrleitung anzupassen.

F: Können Sie einen vollständigen Satz DIN-Rückschlagventile nach deutschem Standard bereitstellen?

A: Als Zulieferer stellt Diye DIN-Rückschlagventile mit Schwenkflansch in allen Größen her. Wir führen die Bearbeitung, Druckprüfung und Kennzeichnung strikt nach deutschen Standards durch. Wir können einen vollständigen Satz an Materialberichten und Werksdrucktestdaten bereitstellen und die Anpassung spezieller Kaliber und spezieller Materialien unterstützen.
