Auswahlhilfe für Kugelhähne mit 1-teiligem vs. 2-teiligem oder 3-teiligem Edelstahl-Gewinde

Kugelhähne mit Gewinde aus Edelstahl sind wesentliche Komponenten für die Flüssigkeitskontrolle in industriellen Rohrleitungssystemen. Dank ihrer kompakten Bauweise, schnellen Schalterbetätigung, zuverlässigen Abdichtung und einfachen Installation werden sie häufig in der Wasseraufbereitung, der chemischen Verarbeitung, der Erdölförderung, der industriellen Heizung und verschiedenen allgemeinen Rohrleitungsprojekten eingesetzt. Den meisten ausländischen Käufern und Ingenieuren fällt es schwer, die Unterschiede zwischen 1-teiligen, 2-teiligen und 3-teiligen Kugelhähnen mit Gewinde zu erkennen. Diese drei Typen unterscheiden sich stark in der strukturellen Gestaltung, der Kostentragfähigkeit, der Drucktoleranz, der Sicherheitsleistung und den anwendbaren Szenarien. Die Wahl des falschen Ventiltyps kann leicht zu Rohrlecks, problematischen Wartungsproblemen und sogar versteckten Sicherheitsrisiken für das gesamte Projekt führen. Dieser praktische Leitfaden erläutert die Eigenschaften der 1PC-, 2PC- und 3PC-Edelstahl-Kugelhähne mit Gewinde und hilft Ingenieuren und Einkäufern bei der Auswahl des richtigen Modells für bestimmte Arbeitsbedingungen.

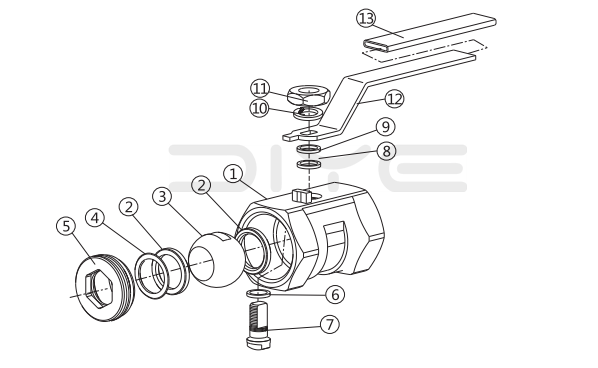

1. Was ist ein 1PC-Gewindekugelhahn?

Der1 x Kugelhahn mit Gewinde,oder einteiliger Kugelhahn, verfügt über ein integriertes Gehäuse aus geschmiedetem Edelstahl. Es ist die kompakteste und leichteste Option unter allen Kugelhahnausführungen mit Gewinde. Der Kugelkern und die Dichtungszubehörteile werden von einer Seite zusammengebaut, was zu einer äußerst einfachen Struktur mit minimalen Montagelücken und weniger anfälligen Teilen führt.

Merkmale und Vorteile:Dieser Ventiltyp zeichnet sich durch niedrige Produktionskosten, geringen Platzbedarf und geringes Gewicht aus. Es bietet eine solide Dichtleistung nahezu ohne externe Leckage. Die einteilige integrierte Struktur verhindert wirksam das Lösen des Körpers und das Eindringen des Mediums im Langzeitbetrieb.

Einschränkungen:Die integrierte Schmiedestruktur begrenzt die Druckfestigkeit, die geringer ist als die der 2PC- und 3PC-Modelle. Da der Ventilkörper zu Wartungszwecken nicht zerlegt werden kann, muss der Benutzer das gesamte Ventil austauschen, sobald der innere Dichtungsring oder die Kernkomponenten beschädigt sind.

Anwendbare Arbeitsbedingungen:Es passt perfekt zu Niederdruck- und herkömmlichen Rohrleitungssystemen, einschließlich normaler Wasserversorgung, gemeinsamer Gaslieferung und nicht korrosiver Flüssigkeitsübertragung. Es ist die kostengünstigste Wahl für normale Zivilprojekte und budgetfreundliche industrielle Rohrleitungssysteme.

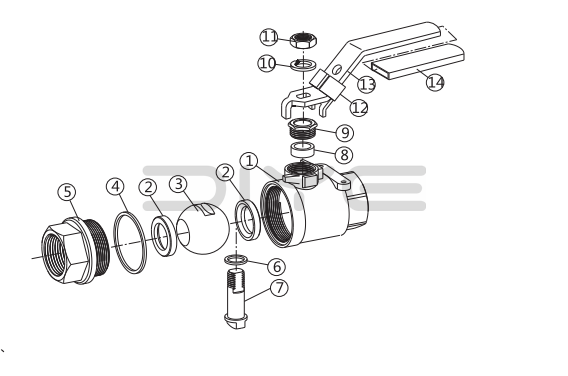

2. Was ist ein 2-teiliger Kugelhahn mit Gewinde?

Der2PC-Gewindekugelhahnverfügt über eine zweiteilige geteilte Struktur, bestehend aus einem primären und einem sekundären Ventilkörper, die fest durch Gewinde oder Bolzen befestigt sind. Als beliebtestes und vielseitigstes Modell auf dem globalen Markt für Industrieventile bietet es die perfekte Balance zwischen erschwinglichem Preis, stabiler Leistung und einfacher Wartung.

Merkmale und Vorteile: Dieses Ventil ist preisgünstig, bietet eine bessere Druckbeständigkeit als 1PC-Alternativen und sorgt für eine stabile Abdichtung in den meisten industriellen Umgebungen. Seine abnehmbare zweiteilige Struktur ermöglicht es den Arbeitern, das Ventil teilweise zu zerlegen, um es innen zu reinigen, den Kugelkern auszutauschen und die PTFE-Dichtung zu erneuern, was die späteren Wartungskosten erheblich senkt. Die Gesamtstruktur ist stabil genug, um häufigen Stößen mit mittlerem Druck standzuhalten, ohne sich zu lösen.

Einschränkungen:Es ist etwas größer und schwerer als 1PC-Kugelhähne und eignet sich nicht für Ultrahochdruckleitungen oder kritische Hochrisiko-Industriesysteme mit strengen Betriebsstandards.

Anwendbare Arbeitsbedingungen:Es wird häufig in Industrierohrleitungen mit mittlerem Druck, beim Transport chemischer Flüssigkeiten, in industriellen Heizsystemen, in Öl- und Gashilfsleitungen, in Geräten für die Lebensmittelverarbeitung und bei konventionellen Ingenieurprojekten in Übersee eingesetzt. Die meisten internationalen Standard-OEM-Bestellungen bevorzugen 2PC-Gewindekugelhähne aufgrund ihrer zuverlässigen Qualität und ihres hervorragenden Preis-Leistungs-Verhältnisses.

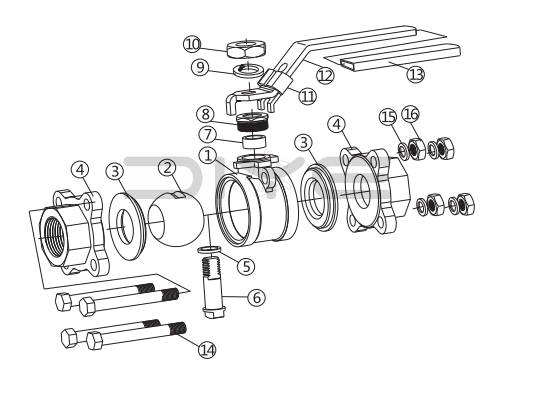

3. Was ist ein 3PC-Kugelhahn mit Gewinde?

Der3PC-Gewindekugelhahnbesteht aus drei unabhängigen Teilen: linker Ventilkörper, rechter Ventilkörper und mittlerer Ventilkörper. Der Kugelkern und alle Dichtungskomponenten sind vollständig im Mittelkörper eingeschlossen und verfügen über eine stabile doppelseitige Bolzenbefestigung. Dieser konstruktive Aufbau macht ihn zum hochwertigsten und zuverlässigsten Kugelhahn mit Gewinde auf dem Markt.

Merkmale und Vorteile:Dieses Ventil bietet eine hervorragende Hochdruckbeständigkeit, Explosionsschutzfähigkeit und leckagefreie Leistung mit einer äußerst stabilen Struktur. Das vollständig geschlossene Kugelkerndesign vermeidet wirksam Bauteilschäden durch direkten Medienaufprall. Es unterstützt die vollständige Demontage, die gründliche Innenreinigung und den vollständigen Austausch aller Zubehörteile und ermöglicht so eine wiederholte Langzeitnutzung. Seine Gesamtlebensdauer übertrifft die von 1PC- und 2PC-Kugelhähnen bei weitem.

Einschränkungen:Der komplexe dreiteilige Aufbau führt zu höheren Herstellungskosten und höheren Stückpreisen. Gleichzeitig ist es im Vergleich zu den 1-PC- und 2-PC-Modellen größer und schwerer.

Anwendbare Arbeitsbedingungen:Es ist die erste Wahl für industrielle Hochdruck-, Hochpräzisions- und Hochrisiko-Rohrleitungssysteme, einschließlich korrosiver chemischer Medien, Hochtemperatur-Dampfleitungen, Erdölübertragungsleitungen, pharmazeutische Produktionsanlagen, kontinuierlich betriebene Industrieanlagen und hochwertige internationale Ingenieurprojekte.

4. Hauptunterschiede zwischen 1PC-/2PC-/3PC-Kugelhähnen

Für die Beschaffung und das technische Design vor Ort können Benutzer den richtigen Ventiltyp basierend auf dem tatsächlichen Rohrleitungsdruck, den Medieneigenschaften und späteren Wartungsanforderungen auswählen: 1 PC: Ideal für Niederdruckrohrleitungen mit gewöhnlichen, nicht korrosiven Medien, geeignet für Projekte mit knappen Budgets und keinem Bedarf an regelmäßiger Wartung. 2 PC: Perfekt für Mitteldruckrohrleitungen mit üblichen Industriemedien. Es bietet ein perfektes Gleichgewicht zwischen Qualität, Leistung und Kosten und ermöglicht eine routinemäßige Wartung. Damit ist es der am häufigsten exportierte und am häufigsten verwendete Kugelhahntyp mit Gewinde. 3PC: Entwickelt für Arbeitsszenarien mit hohem Druck, hoher Temperatur und Korrosion, erfüllt strenge industrielle Sicherheitsstandards und Anforderungen an eine langfristige Lebensdauer.

5. FAQ zur Auswahl von Kugelhähnen mit Gewinde

F1: Welcher Typ eignet sich am besten für Export-Engineering-Projekte?
A: Die meisten herkömmlichen Projekte in Übersee entscheiden sich für 2PC-Kugelhähne mit Edelstahlgewinde. Diese Ventile entsprechen ISO, CE und anderen gängigen internationalen Standards und zeichnen sich durch stabile Leistung und wettbewerbsfähige Preise aus. Für hochwertige Industrie- und Hochrisikoprojekte sind 3PC-Kugelhähne die zuverlässigere Wahl.

F2: Können 1PC-Kugelhähne für chemische Rohrleitungen verwendet werden?

A: Nr. 1PC-Kugelhähne sind nur für Niederdruck- und nicht korrosive Medien geeignet. Für korrosive Flüssigkeiten und Gase in der chemischen Industrie sind 2PC- oder 3PC-Kugelhähne aus Edelstahl 304 oder 316 zwingend erforderlich, um einen stabilen Betrieb zu gewährleisten.

F3: Erreichen 3PC-Kugelhähne eine Leckagefreiheit?

A: Premium 3PC-Gewindekugelhähne verfügen über eine vollständig geschlossene Struktur und hochpräzises PTFE-Dichtungszubehör. Sie können bei Nennarbeitsdruck eine völlige Leckagefreiheit erreichenure, die die strengen Dichtungsanforderungen für Industrierohrleitungen mit hohem Standard vollständig erfüllt.

6. Fazit

Fazit: 1PC-, 2PC- und 3PC-Gewindekugelhähne entsprechen Anwendungsszenarien für Industriepipelines mit niedrigem, mittlerem und hohem Grad. Bei der Ventilauswahl gibt es keine allgemeingültige Lösung, sondern nur diejenige, die für die tatsächlichen Arbeitsbedingungen am besten geeignet ist. Diye Valve bietet ein komplettes Sortiment an 1PC-, 2PC- und 3PC-Edelstahl-Gewindekugelhähnen in den Edelstahlqualitäten 304 und 316. Alle unsere Produkte entsprechen internationalen Druckstandards, werden vor der Auslieferung strengen Druck- und Dichtungstests unterzogen und unterstützen maßgeschneiderte Lösungen, um den vielfältigen globalen Projektbeschaffungsanforderungen gerecht zu werden.
