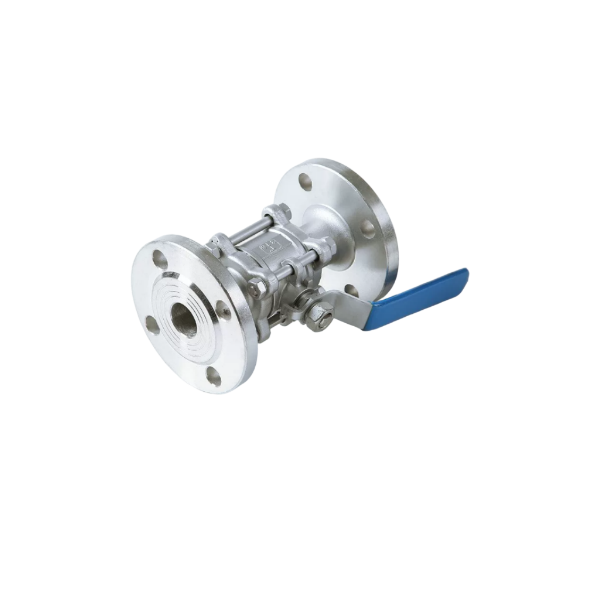

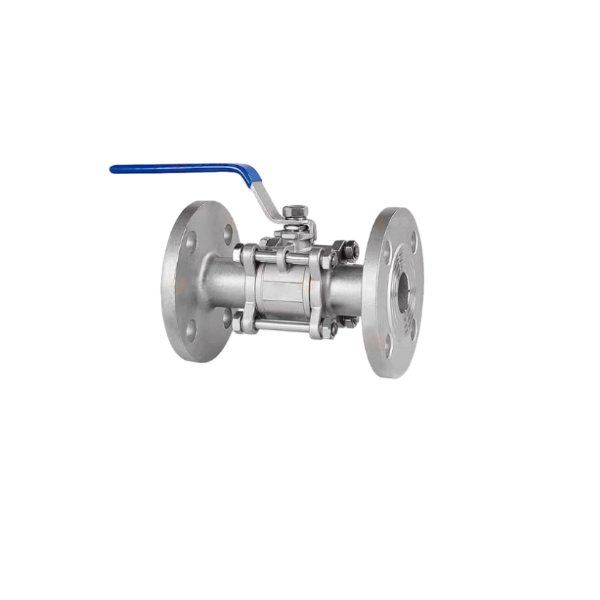

3-teiliger Flansch-Kugelhahn aus Edelstahl

Produkteinführung

Dreiteiliger Flanschkugelhahn aus Edelstahl mit geschmiedetem SS304/SS316L-Gehäuse und CNC-Bearbeitung. Flanschenden ermöglichen eine einfache Montage mit Industrierohrleitungen. Ausgestattet mit einer Anti-Blowout-Spindel und einer PTFE-Sitzdichtung minimiert dieses Ventil mit vollem Durchgang den Druckverlust im Medium. Es verfügt über eine ISO5211-Standard-Montageplatte, die für den manuellen Hebelbetrieb erhältlich ist oder mit pneumatischen und elektrischen Stellantrieben für die automatische Fernsteuerung ausgestattet ist. Weithin exportiert für die Flüssigkeitsabsperrung in Rohrleitungssystemen der Chemie-, Wasseraufbereitungs-, Öl- und Gas- sowie Lebensmittelverarbeitung.

Funktionsprinzip

Der dreiteilige Kugelhahn mit Flansch steuert den Flüssigkeitsfluss durch eine 90°-Drehung der Kugel um die Schaftachse. In die Kugel ist eine Durchgangsbohrung eingearbeitet. Wenn die Bohrung mit der Richtung der Rohrleitung übereinstimmt, kann die Flüssigkeit ungehindert passieren. Nach einer Drehung um 90 Grad drückt die feste Seite der Kugel gegen den Sitz, um den Durchfluss zu blockieren. Der geteilte dreiteilige Körper umschließt die Kugel- und Dichtungsteile. Der Schaft treibt die Kugelrotation an. Der enge Kontakt zwischen Kugel und Sitz sorgt für eine blasendichte Abdichtung zum Öffnen oder Absperren von Rohrleitungsmedien.

Vorteile

1.Die geteilte dreiteilige Konstruktion ermöglicht Inline-Inspektion und Dichtungsaustausch, ohne dass das gesamte Ventil aus der Rohrleitung entfernt werden muss, was die Wartungskosten erheblich senkt.

2.Die Flanschverbindung bietet eine hohe Druckfestigkeit und eine stabile Rohrverbindung. Das Ventil bleibt während der Demontage der Rohrleitung fixiert.

3.Das geschmiedete Edelstahlgehäuse bietet hervorragende Korrosionsbeständigkeit und längere Lebensdauer für korrosive Medien.

4.Das Design mit vollständiger Öffnung reduziert den Strömungswiderstand und verhindert die Ansammlung von Sedimenten.

5.Zuverlässige Dichtleistung bei geringem Betriebsdrehmoment; kompatibel mit automatischen Antrieben zur Fernbedienung.

6.Der modulare Aufbau gewährleistet eine gute Austauschbarkeit der Ersatzteile und erfüllt die Zertifizierungsanforderungen für Exportprojekte in Übersee.

Technische Parameter

FAQs

F1: Welche Materialoptionen sind für diesen dreiteiligen Flanschkugelhahn verfügbar?

A: Das Standardgehäusematerial ist Edelstahl SS304 und SS316L. Kugel und Schaft sind ebenfalls aus Edelstahl. Standardmäßig ist das Sitzmaterial PTFE; PFA ist optional für raue korrosive Arbeitsbedingungen.

F2: In welchem ​​Druck- und Temperaturbereich kann das Ventil arbeiten?

A: Arbeitsdruck: PN16 / PN25 / Klasse 150 / Klasse 300 optional. Der PTFE-Sitz ermöglicht einen Arbeitstemperaturbereich von -20℃ bis 180℃. Der tatsächliche Bereich hängt von der Medien- und Dichtungsauswahl ab.

F3: Kann das Ventil mit pneumatischen oder elektrischen Antrieben ausgestattet werden?

A: Ja. Es ist mit einer ISO5211-Standard-Montageplattform ausgestattet. Der manuelle Griff kann durch einen pneumatischen Antrieb (einfachwirkend/doppeltwirkend) oder einen elektrischen Antrieb zur automatischen Fernsteuerung ersetzt werden.
