3-Wege-Flanschkugelhähne aus Edelstahl

DIYE VALVE 3-Wege-Flanschkugelhähne aus Edelstahl sind Hochleistungs-Industrieventile, die speziell für die Durchflussregelung in komplexen Rohrleitungen entwickelt wurden. Sie sind hochgradig anpassbar und können den unterschiedlichen Anforderungen verschiedener Industrieszenarien gerecht werden. Die Produkte basieren auf einem wissenschaftlichen Strukturdesign, kombiniert mit hochwertigen Materialien und strengen Herstellungsprozessen. Sie werden häufig in der Chemie-, Erdöl- und anderen Industriebereichen eingesetzt und bieten zuverlässige Lösungen für die Umleitung, Zusammenführung und Umschaltung von Pipeline-Medien.

Kernmaterialien und Qualitätssicherung

Die 3-Wege-Flanschkugelhähne aus Edelstahl bestehen hauptsächlich aus Edelstahl 304 oder 316L und verfügen über eine ausgezeichnete Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und Druckbeständigkeit, wodurch sie an verschiedene raue Arbeitsbedingungen angepasst werden können. Die Dichtungen bestehen aus hochwertigen Materialien wie Polytetrafluorethylen (PTFE) und PPL, die sorgfältig ausgewählt wurden und internationalen Industriestandards entsprechen. Alle in der Produktion verwendeten Materialien werden gemäß Industriestandards wie GB/T und API geprüft, und es stehen Materialspektralberichte zur Verfügung, um die Materialkonformität und die Rückverfolgbarkeit der Qualität sicherzustellen.

Anpassungsmöglichkeiten

Um den Anforderungen verschiedener technischer Projekte gerecht zu werden, unterstützt DIYE VALVE die bedarfsgerechte Anpassung von 3-Wege-Flanschkugelhähnen aus Edelstahl. Sondergrößen, spezielle Strömungskanäle und verschiedene Flanschstandards können je nach Kundenwunsch angepasst werden. Auf der Grundlage von Kundenzeichnungen können auch maßgeschneiderte Strömungskanäle erstellt werden, um spezielle Herausforderungen bei der Strömungssteuerung in komplexen Rohrleitungen zu lösen.

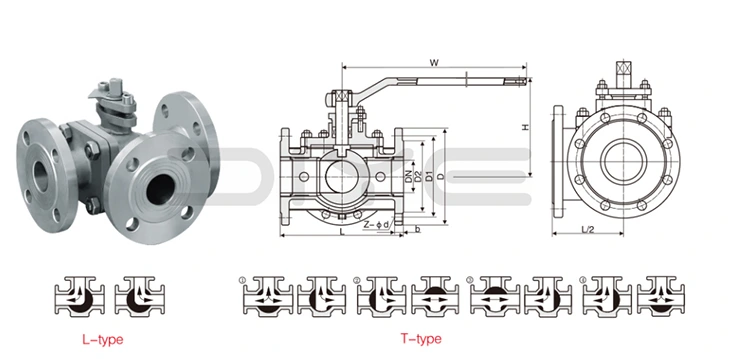

Details zum LT-Flusskanal

Der LT (Strömungskanal) der 3-Wege-Kugelhähne aus Edelstahl mit Flansch von DIYE VALVE ist hauptsächlich in zwei Typen unterteilt, die beide eine um 90° drehbare Öffnungs- und Schließstruktur verwenden. Die Griffpositionierung ist klar, das Umschalten erfolgt reibungslos und die Bedienung ist bequem und zuverlässig, sodass die komplexen Steuerungsanforderungen industrieller Rohrleitungen erfüllt werden.

1.L-Strömungskanal (LT-L)

Wird hauptsächlich zur Medienumleitung oder unidirektionalen Umschaltung verwendet. Der Kugelkern verfügt über ein L-förmiges Durchgangslochdesign, das eine Flüssigkeitssteuerung nach „ein Einlass, zwei Auslässe“ oder „zwei Einlässe, ein Auslass“ ermöglicht. Eine 90°-Drehung des Griffs ändert schnell die Richtung des Medienflusses, hinterlässt keine Medienrückstände, minimiert den Strömungswiderstand und verbessert die Betriebseffizienz der Rohrleitung.

Anwendbare Szenarien: Geeignet zum Umleiten eines Mediums in zwei verschiedene Rohrleitungen oder zum Zusammenführen zweier Medien in einer Rohrleitung (gleichzeitiges Zusammenführen ist verboten, um Kreuzkontaminationen zu vermeiden), wie z. B. Pipeline-Verzweigung und Medienverteilung in der industriellen Produktion.

2. T-Typ-Strömungskanal (LT-T)

Wird hauptsächlich zum Zusammenführen, Umleiten oder bidirektionalen Umschalten von Medien verwendet. Der Kugelkern verfügt über ein T-förmiges Durchgangslochdesign, das flexibel die Steuerung „ein Einlass, zwei Auslässe“, „zwei Einlässe, ein Auslass“ oder „zwei Einlässe, zwei Auslässe“ ermöglicht. Reibungsloses Umschalten, dichte Abdichtung und gleichzeitige Lieferung von zwei kompatiblen Medien machen es für die multidirektionale Durchflusssteuerung in komplexen Rohrleitungen geeignet.

Anwendbare Szenarien: Geeignet für den multidirektionalen Medienwechsel in komplexen Rohrleitungen, wie z. B. Medienmischung und Rohrleitungsumkehr in der Chemie- und Erdölindustrie.

Vorteile der Zusammenarbeit

Als Zulieferer verfügt DIYE VALVE über umfangreiche Lagerbestände und stabile Lieferzeiten, die den Anforderungen von Außenhandelsaufträgen, der Bevorratung von Händlern und der Unterstützung großer und mittlerer technischer Projekte gerecht werden können; Es stellt einen vollständigen Satz Exportdokumente und Inspektionsberichte bereit, um eine reibungslose Zollabfertigung zu gewährleisten. Bei Großeinkäufen können gestaffelte Rabatte gewährt werden; Es verfügt über ein professionelles technisches Team und einen umfassenden Kundendienst und kann Kunden jederzeit technischen Support und Lösungsberatung bieten, um gegenseitigen Nutzen und Win-Win-Ergebnisse zu erzielen.

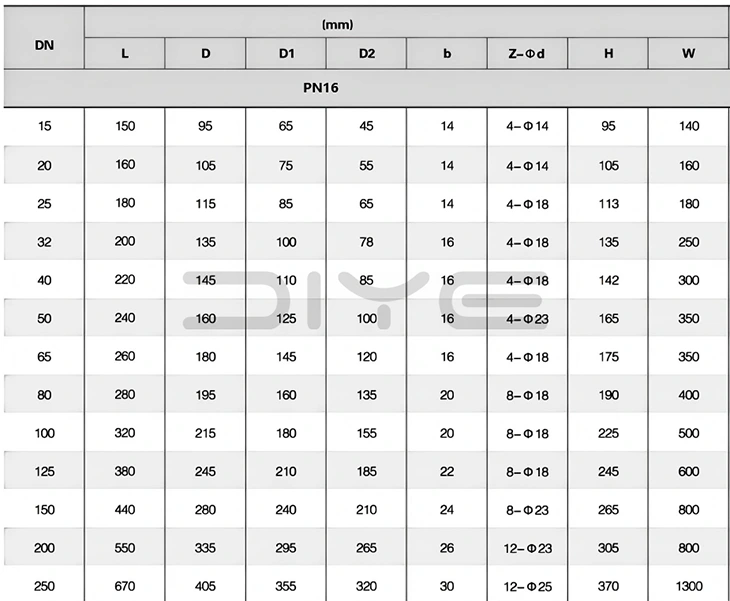

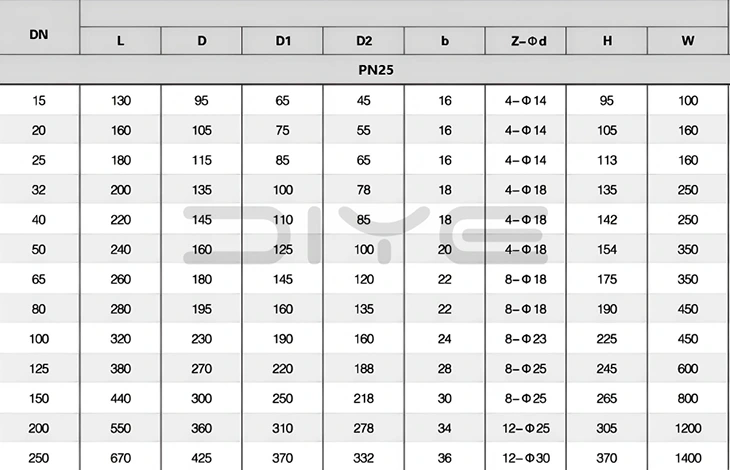

Technische Parameter

FAQ

F: Was sind die wesentlichen technischen Unterschiede zwischen den Strömungsmustern vom L-Typ (LT-L) und vom T-Typ (LT-T) des 3-Wege-Flanschkugelhahns aus Edelstahl? Wie treffe ich eine Auswahl?

A: Der Hauptunterschied liegt in der Flussfunktion und den anwendbaren Szenarien:

1.L-förmiges Strömungsmuster (LT-L): Der Kugelkern verfügt über ein L-förmiges Durchgangsloch. Es kann nur eine einseitige Umschaltung von „ein Eingang, zwei Ausgänge“ oder „zwei Eingänge, ein Ausgang“ realisiert werden. Es ist nicht möglich, zwei Medien gleichzeitig zusammenzuführen (um Kreuzkontaminationen zu vermeiden). Es bietet einen geringen Strömungswiderstand und keine Rückstände und eignet sich daher ideal für einfache Umleitungs-/Zusammenflussszenarien wie Rohrleitungsverzweigungen und Medienverteilung.

2.T-Typ-Strömungsmuster (LT-T): Der Kugelkern verfügt über ein T-förmiges Durchgangsloch. Es ermöglicht eine flexible bidirektionale Umschaltung von „ein Eingang, zwei Ausgänge“, „zwei Eingänge, ein Ausgang“ oder „zwei Eingänge, zwei Ausgänge“. Es kann zwei kompatible Medien gleichzeitig zusammenführen und eignet sich daher für die multidirektionale Medienumschaltung und -mischung in komplexen Rohrleitungen, beispielsweise in der Chemie- und Erdölindustrie.

Auswahlkern: Wählen Sie den L-Typ für eine einfache Umleitung; Wählen Sie den T-Typ für komplexe Konfluenz und multidirektionale Umschaltung.

F: Welche technischen Voraussetzungen sind für den Wechsel zwischen den beiden Strömungsmustern erforderlich? Besteht die Möglichkeit von Jamming oder Medium Channeling?

A: Technische Schaltanforderungen: Bei beiden Typen muss der Griff um 90° zur Positionierungsarretierung gedreht werden, um sicherzustellen, dass der Kugelkern vollständig eingerastet ist. Dabei ist ein halboffener/halbgeschlossener Zustand zu vermeiden (der zur Kanalisierung des Mediums und zur Erosion der Dichtfläche führen könnte). Es wird empfohlen, den mittleren Druck der Rohrleitung vor dem Umschalten zu schließen, um die Auswirkungen auf den Kugelkern zu verringern.

Zuverlässigkeitsgarantie: Die Produkte von Diye sind mit CNC-präzisionsgefertigten Kugelkernen und -sitzen ausgestattet, die eine hohe Passgenauigkeit für reibungsloses, klemmfreies Schalten gewährleisten. Die Dichtflächen sind präzisionsgeschliffen, um nach dem vollständigen Umschalten eine bidirektionale leckagefreie Abdichtung zu erreichen und so eine Medienkanalisierung zu verhindern.

F: Können spezielle LT-Flussmuster angepasst werden? Welche technischen Parameter müssen bereitgestellt werden?

A: Ja, wir unterstützen die Anpassung exklusiver LT-Flussmuster. Folgende technische Kernparameter müssen bereitgestellt werden:

1.Pipeline-Nenndurchmesser und Flanschstandard.

2.Mediumtyp, Druck und Temperatur.

3. Spezifische Durchflussanforderungen (z. B. „drei Einlässe, ein Auslass“ oder „ein Einlass, drei Auslässe“).

4.Abmessungen des Installationsraums.

5.Materialanforderungen.
