3PC-Flanschkugelhahn

DIYE VALVE ist ein professioneller Exporteur und Produktionsbetrieb, der sich auf 3PC-Flanschkugelhähne spezialisiert hat und seine Wurzeln im fortschrittlichen industriellen Fertigungssystem Chinas hat. Wir halten uns während des gesamten Produktionsprozesses an eine strenge Qualitätskontrolle und sind mit kompletter Guss-, Bearbeitungs- und Prüfausrüstung ausgestattet, um eine stabile Leistung und pünktliche Lieferung für unsere globalen Kunden sicherzustellen.

Produktstruktur und Kernfunktionen

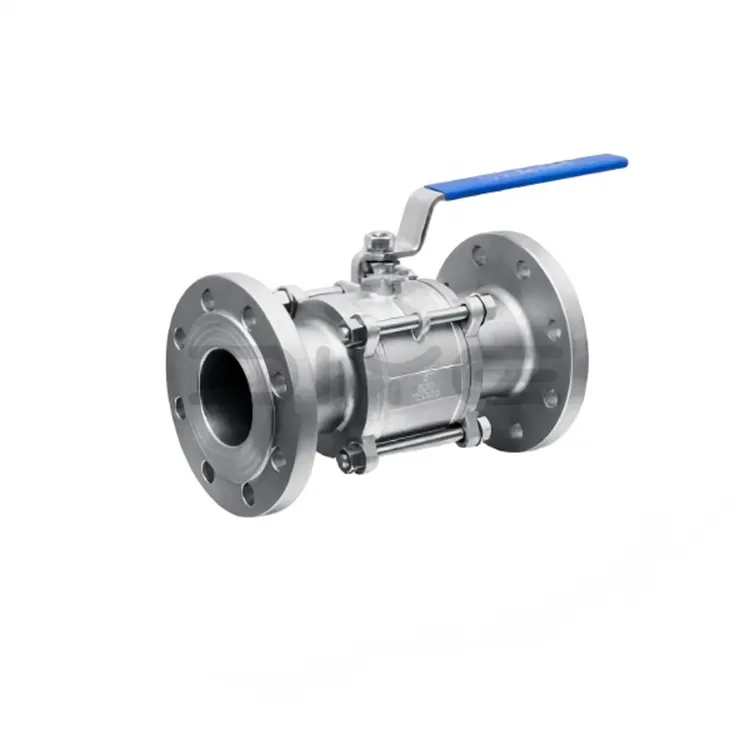

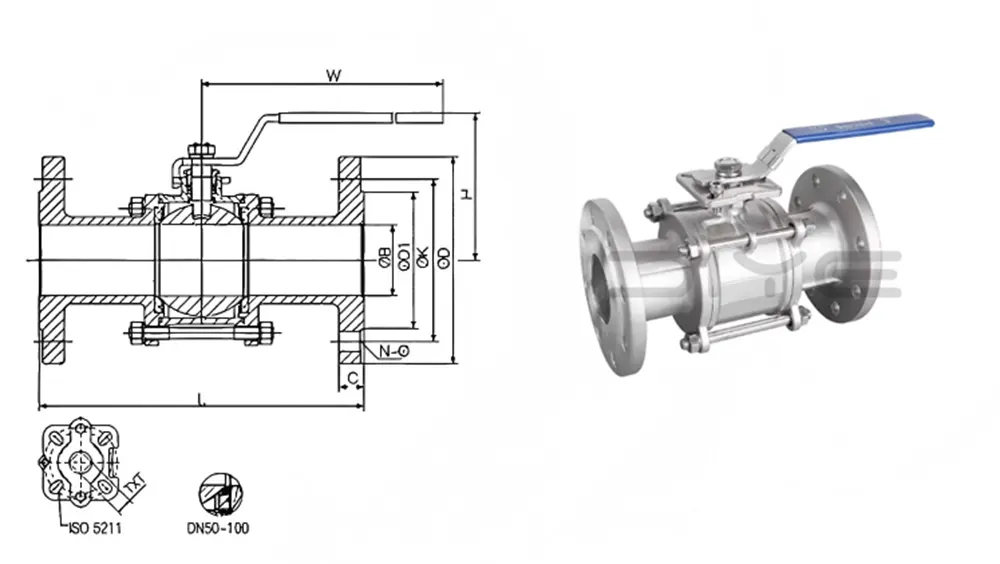

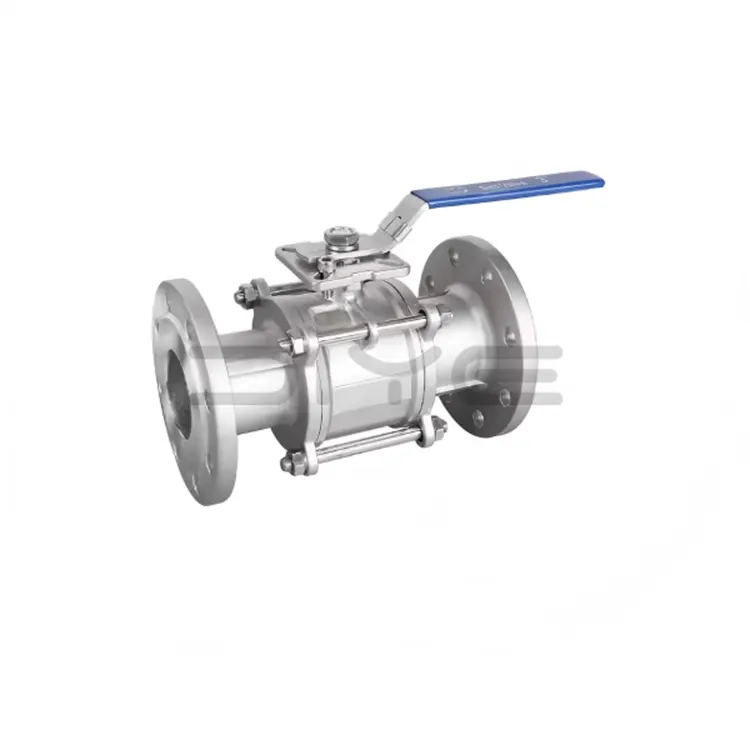

Der 3PC-Flanschkugelhahn verfügt über ein dreiteiliges geteiltes Design. Der Ventilkörper besteht aus einem zentralen Hauptkörper und Endkappen mit linkem und rechtem Flansch. Er besteht aus Edelstahl 304/316/316L durch Schmieden und Präzisionsbearbeitung und verfügt über eine ausgezeichnete Korrosionsbeständigkeit, hohe Druckbeständigkeit und hohe Temperaturbeständigkeit.

Kernleistungsvorteile

1. 90°-Drehung ermöglicht schnelles Öffnen und Schließen bei geringem Strömungswiderstand.

2. Verwendet Hochleistungs-PTFE-Dichtungen für eine bidirektionale leckagefreie Abdichtung.

3. Ermöglicht Online-Demontage und Wartung, was zu einer langen Lebensdauer führt.

4. Kompatibel mit vier Antriebsmethoden: manuell, Schneckengetriebe, pneumatisch und elektrisch.

5. Erfüllt internationale Standards wie GB, ANSI, JIS und DIN.

Funktionsprinzip

1. Öffnungsvorgang: Die Antriebseinheit des 3PC-Flanschkugelhahns dreht den Ventilschaft und die Kugel. Wenn das Durchgangsloch der Kugel mit der Rohrleitung übereinstimmt, öffnet sich das Ventil vollständig und ermöglicht einen reibungslosen Flüssigkeitsfluss.

2. Schließvorgang: Der Ventilschaft dreht die Kugel um 90° und richtet das Durchgangsloch der Kugel auf die Rohrleitung aus. Der massive Teil der Kugel blockiert den Flüssigkeitsdurchgang vollständig und sorgt so für eine zuverlässige Absperrung. Zu diesem Zeitpunkt ist das Ventil vollständig geschlossen.

3. Dichtungsmechanismus: Die hochpräzise gefertigte Kugel passt genau zum PTFE-Dichtungsring und gewährleistet eine zuverlässige bidirektionale Abdichtung unter verschiedenen Betriebsbedingungen.

Anwendungen

Der 3PC-Flanschkugelhahn ist für verschiedene Medien geeignet, darunter Wasser, Dampf, Öl, Gas, Säuren, Laugen und korrosive Flüssigkeiten. Es wird häufig in der Petrochemie, der Lebensmittel- und Getränkeindustrie, der Pharmaindustrie, der Wasseraufbereitung, der HVAC-Industrie, der Papierherstellung und der Metallurgie eingesetzt.

Qualitätssicherung und Zertifizierungen:

1. Autoritätszertifizierungen

Es verfügt über maßgebliche Zertifizierungen wie ISO 9001, CE, EAC, GOST und API 6D/607 und erfüllt direkt die Projektzugangsanforderungen in Europa, Amerika, der GUS, dem Nahen Osten und Südostasien.

2. Vollständiger Prozesstest

Rohstoffspektralanalyse, 1,5-facher Wasser-/Luftdrucktest, Prüfung der Dichtungsleistung, ≥100.000 Öffnungs- und Schließlebensdauertests, um eine 100-prozentige Produktqualifizierung vor dem Versand sicherzustellen.

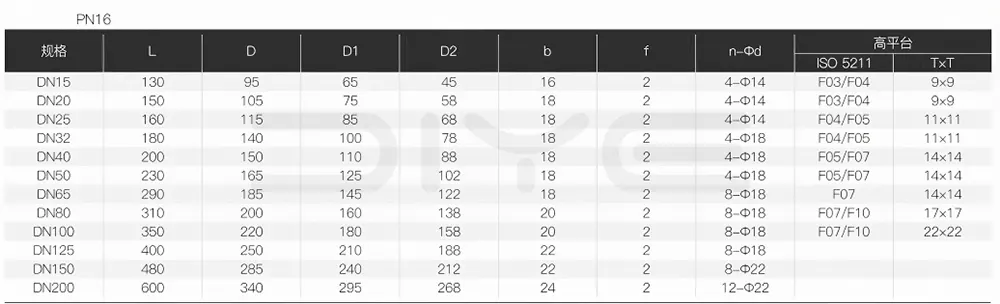

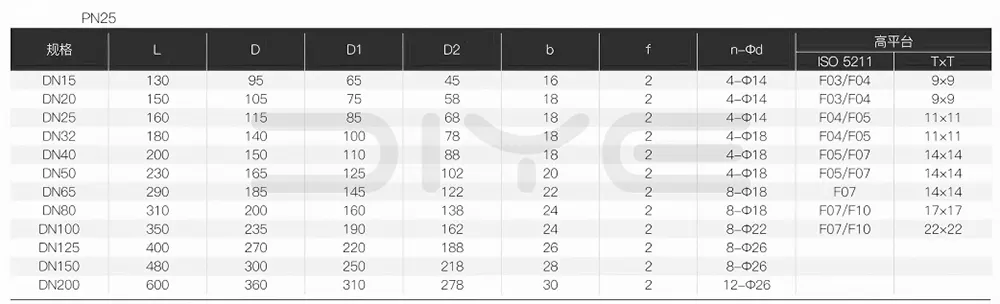

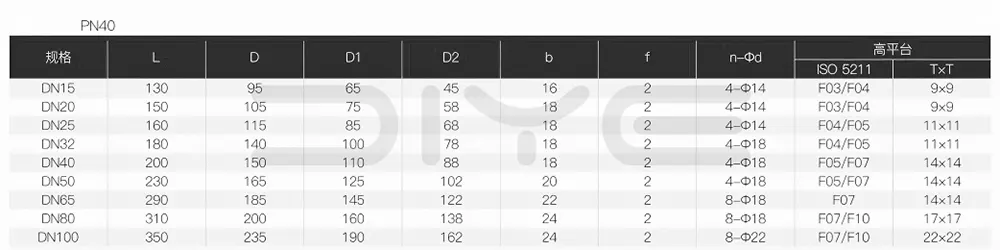

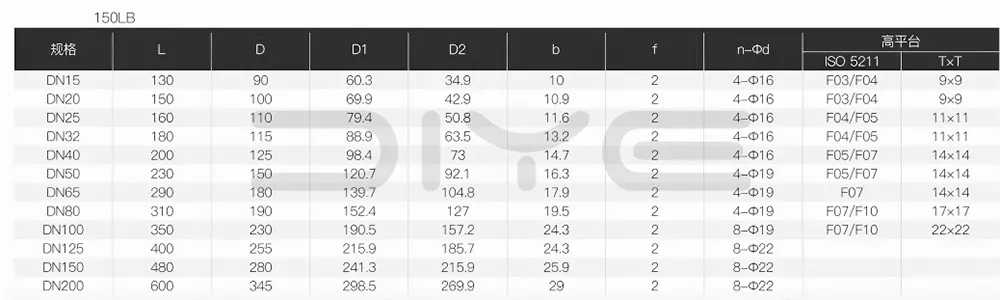

Technische Parameter

Unterstützende und kundenspezifische Dienstleistungen

1. One-Stop-Lieferung: Bereitstellung eines kompletten Satzes an Ventilen, Antrieben, Flanschen, Dichtungen und Schrauben, wodurch die Beschaffungs- und Installationsprozesse im Ausland vereinfacht werden.

2. Flexible Anpassung: Wir können Gewindestandards (NPT/BSP/G/BSPT usw.), Druckstufen, Materialauswahl, Dichtungen, nicht standardmäßige Größen, spezielle Schnittstellen, Plattformmodifikationen, Erscheinungsbilddruck, Logoanpassung usw. anpassen, um verschiedene Projektanforderungen aus einer Hand zu erfüllen.

Häufig gestellte Fragen

F: Wie wählt man das Dichtungsmaterial für 3PC-Flanschkugelhähne aus?

A: 1. PTFE (F4): Allzweck-Weichdichtung, Betriebstemperatur -20℃ bis 200℃, mit hervorragender Dichtleistung und Korrosionsbeständigkeit.

2. Verstärktes PTFE: Geeignet für Anwendungen bei höheren Temperaturen (≤250℃).

3. Metalldichtung (harte Dichtung): Entwickelt für Medien mit hohen Temperaturen (≤600℃), hohem Druck und Partikeln.

F: Wie sieht der Austauschzyklus der Dichtungen für 3PC-Flanschkugelhähne aus?

A: 1. Weichdichtung (PTFE): 1–2 Jahre unter günstigen Arbeitsbedingungen; verkürzt sich bei korrosiven Arbeitsbedingungen oder hohen Temperaturen auf 3–6 Monate.

2. Metalldichtung: 3–5 Jahre, abhängig von den tatsächlichen Verschleißbedingungen.
