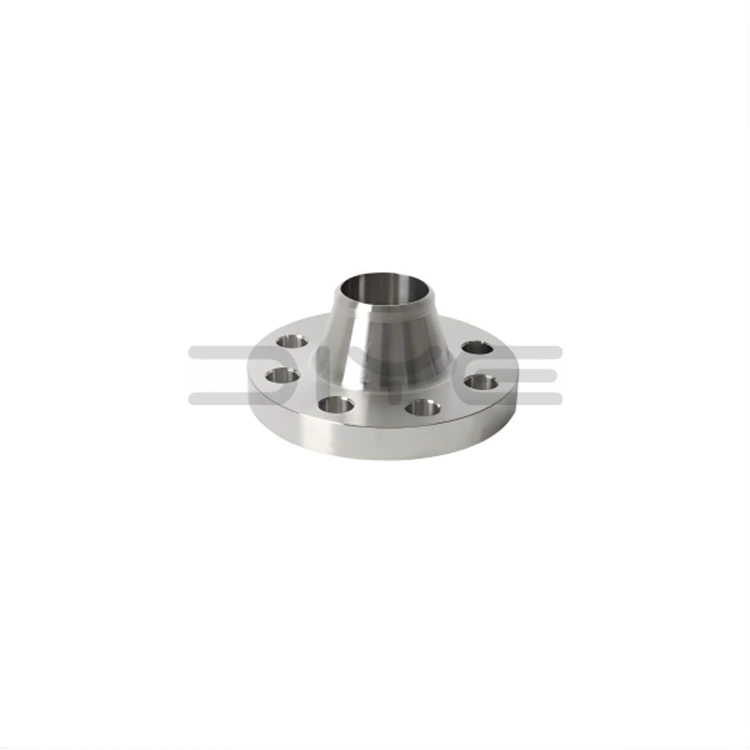

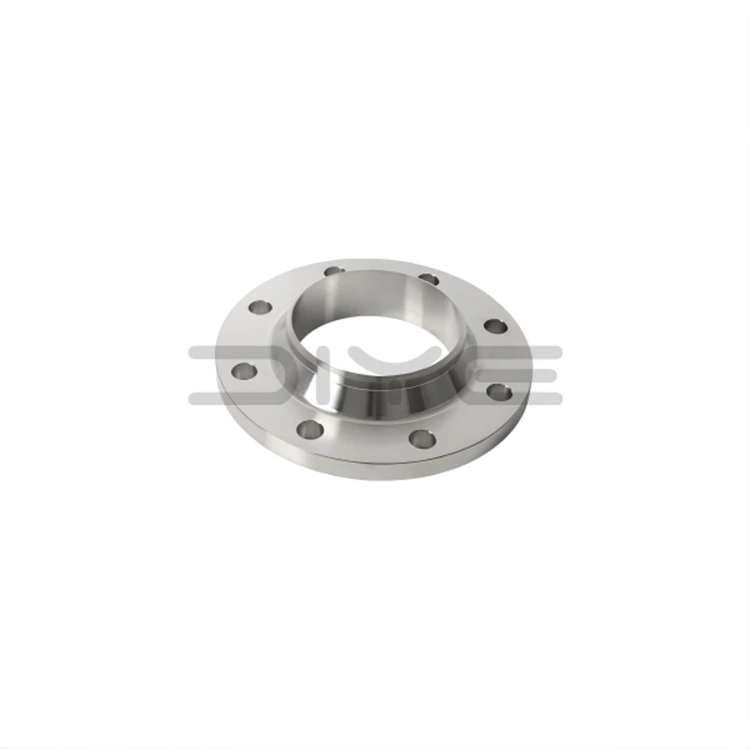

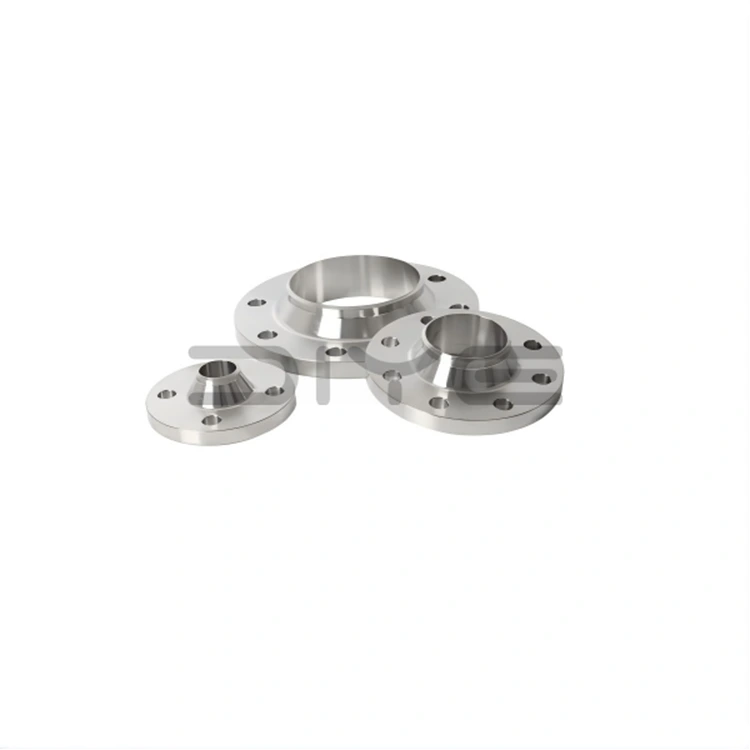

ANSI B16.5 Vorschweißflansch

Jeder ANSI B16.5-Schweißhalsflansch von DIYE VALVE wird strengen Tests unterzogen, einschließlich Maßprüfung, Materialprüfung, Ultraschallprüfung und Druckprüfung, um die vollständige Einhaltung von ANSI B16.5 und internationalen Qualitätsstandards sicherzustellen. Unser vertikal integrierter Produktionsprozess, vom Rohmaterial bis zum fertigen Produkt, garantiert gleichbleibende Produktqualität, Rückverfolgbarkeit und zuverlässige Leistung in verschiedenen kritischen Anwendungen.

Design und Struktur

1. Einhaltung von Standards: Vollständig konform mit den ANSI/ASME B16.5-Standards, die Druckstufen von 150 bis 2500 und Nenndurchmesser (NPS) von 1/2 Zoll bis 24 Zoll abdecken, mit Unterstützung für kundenspezifische Designs mit großem Durchmesser.

2. Integral geschmiedete Konstruktion: ANSI B16.5-Vorschweißflansche verfügen über ein langes, konisches Design mit hohem Hals und einem sanften Übergangsbogen, geschmiedet aus hochwertigen amerikanischen Standardmaterialien, einschließlich A105-Kohlenstoffstahl, F304/F316L-Edelstahl und legiertem Stahl.

3. Precision Sealing Surfaces: Standard raised face (RF), ring joint face (RJ), and face rough surface (MFM) are machined using CNC machining to ensure a tight gasket fit and leak-free performance.

4. Stumpfschweißverbindung: Entwickelt für das vollständige Stumpfschweißen an Rohrleitungen, um eine nahtlose Spannungsübertragung zu gewährleisten und Spannungskonzentrationen am unteren Ende der Nabe zu vermeiden.

Hauptvorteile

1. Außergewöhnliche Temperatur- und Druckbeständigkeit: Speziell entwickelt, um starken Temperaturwechseln, hohem Druck, Vibrationen und thermischem Kriechen standzuhalten, geeignet für die anspruchsvollsten Arbeitsumgebungen.

2. Dauerhaft stabile Abdichtung: Robuste Schweißverbindungen und präzisionsgefertigte Dichtflächen sorgen für eine dauerhafte, wartungsfreie Abdichtung, die für Umgebungen mit gefährlichen und toxischen Medien von entscheidender Bedeutung ist.

3. Überlegene strukturelle Steifigkeit: Das Hochhalsdesign der ANSI B16.5-Schweißhalsflansche bietet hervorragende Steifigkeit, Verformungsbeständigkeit und Ermüdungsbeständigkeit und gewährleistet eine lange Lebensdauer unter zyklischer Belastung.

4. Prüfbar und zuverlässig: Vollständig durchgeschweißte Schweißnähte ermöglichen eine zerstörungsfreie Prüfung (NDT) und stellen sicher, dass die Produktqualität strengen Industriestandards entspricht.

5. Umfassende Spezifikationen und stabile Versorgung: Die hausinterne Produktion gewährleistet einen ausreichenden Lagerbestand, eine pünktliche Lieferung und die Fähigkeit, kostengünstige Produkte für globale Kunden bereitzustellen.

Industrielle Anwendungen

DIYE VALVE ANSI B16.5 Vorschweißflansche sind das bevorzugte Standardprodukt für die folgenden wichtigen Anwendungsszenarien:

1. Öl- und Gasindustrie: Pipelines, Raffinerien und Offshore-Plattformen.

2. Chemische Industrie: Hochtemperatur-, Hochdruck- und korrosive Mediensysteme.

3. Energieerzeugungsindustrie: Dampfleitungen, Kesselkreisläufe und Kraftwerkshilfssysteme.

4. Druckbehälter: Lagertanks, Reaktoren und Prozessgeräte, die höchste Integrität erfordern.

5. Hochintegrierte Rohrleitungen: Systeme zum Transport brennbarer, explosiver und hochgiftiger Flüssigkeiten.

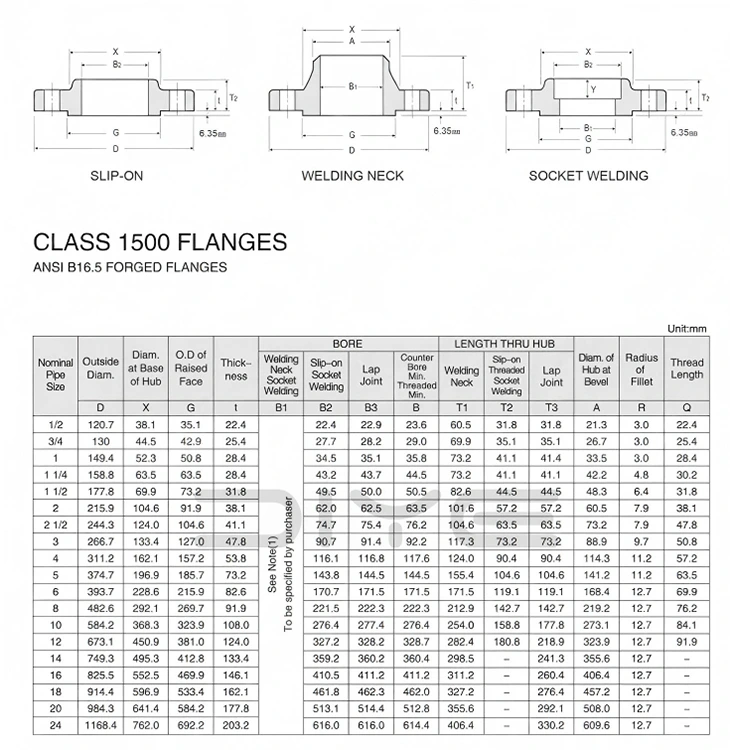

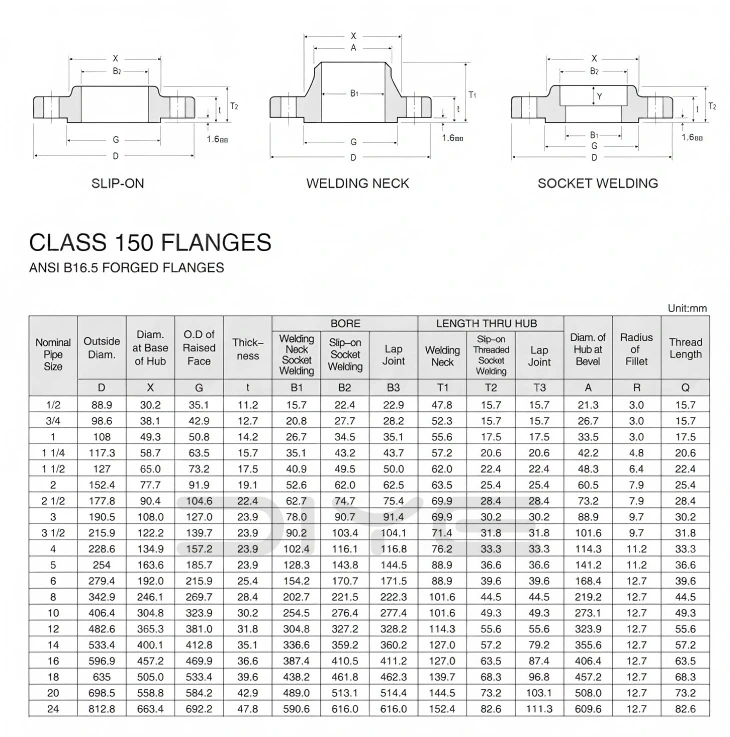

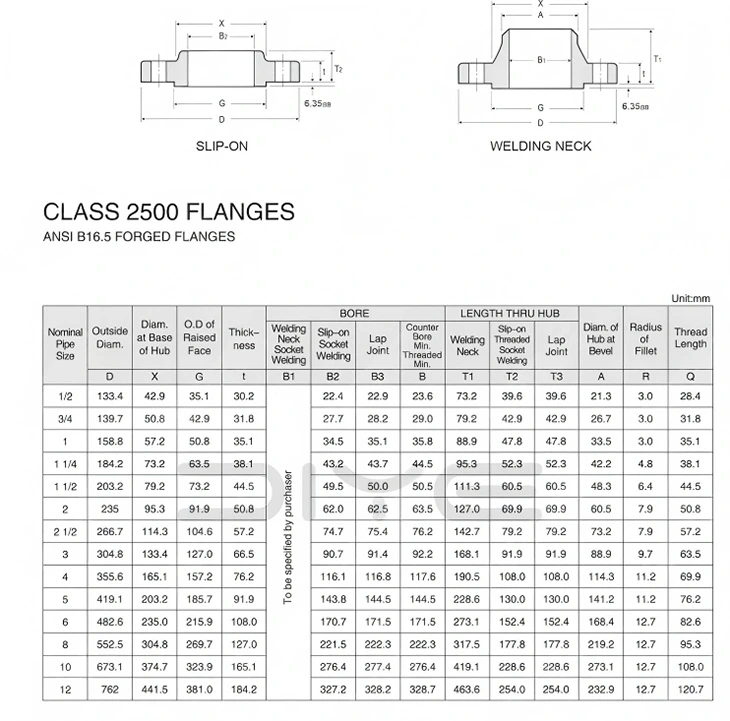

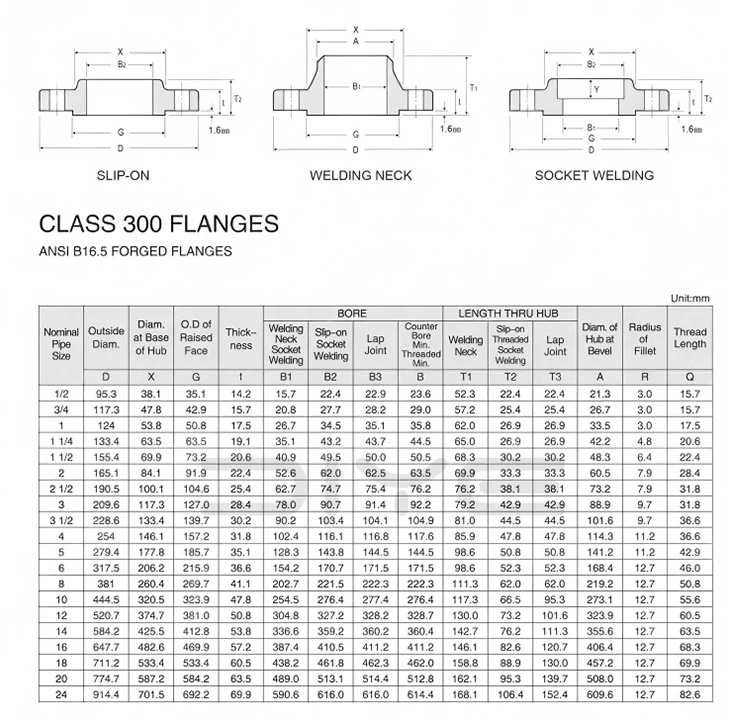

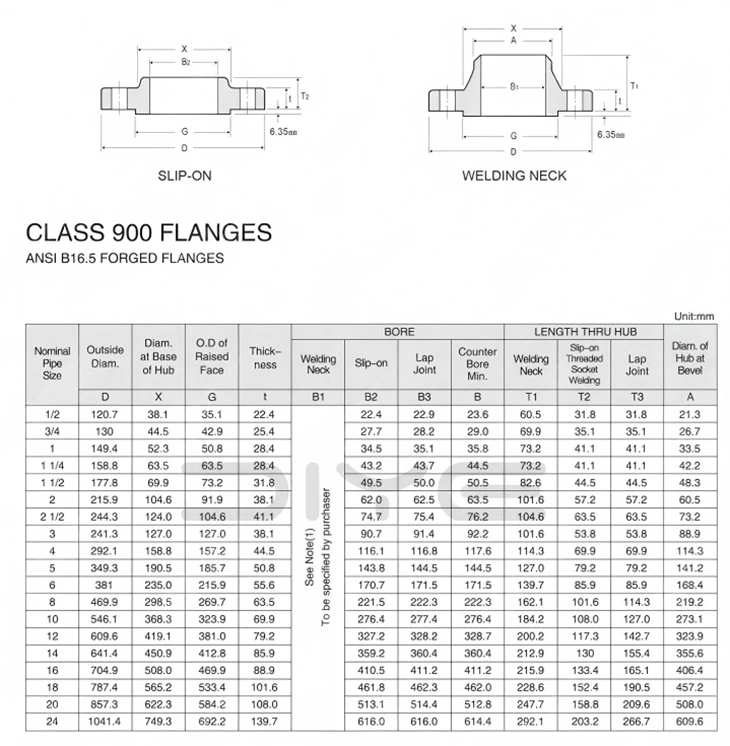

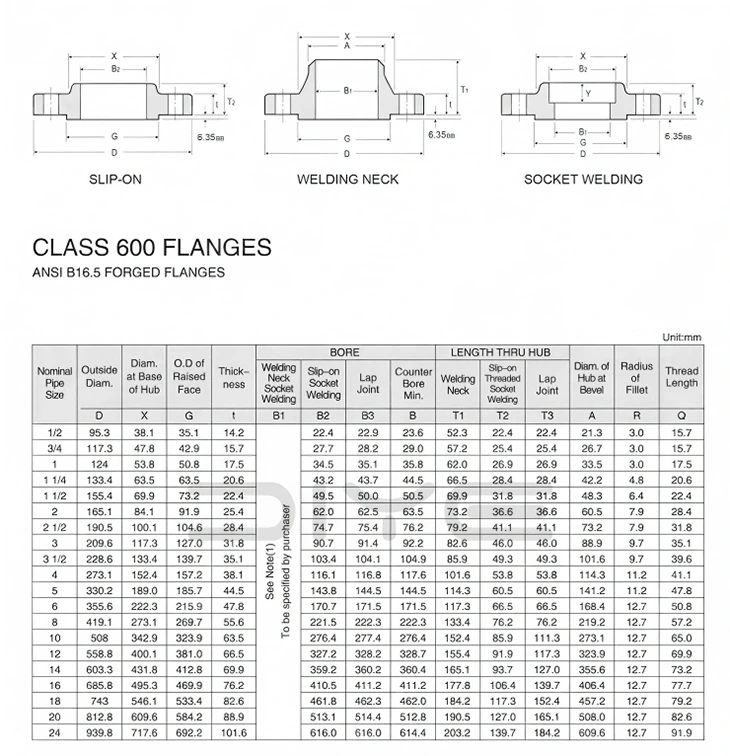

Technische Parameter

FAQ

F: Können die amerikanische Standardflanschklasse und die chinesische Standard-PN ausgetauscht werden?

A: Sie können nicht direkt ausgetauscht werden. Die Klasse bezieht sich auf die amerikanische Standarddruckstufe, die sich vom PN-Nenndrucksystem unterscheidet. Der Außendurchmesser, die Bolzenlöcher und die Abmessungen der Dichtfläche stimmen nicht überein und ein Mischen und Verbinden ist strengstens untersagt.

F: Was ist NPS in amerikanischen Standardflanschen? Wie entspricht es DN?

A: NPS bezieht sich auf den amerikanischen Standard-Nenndurchmesser (Zoll). Beispiel: NPS2 = DN50. Dies dient nur als Referenz. Bei der Installation und Bestellung muss die NPS+-Klasse strikt eingehalten werden, und auf DN allein kann man sich nicht verlassen.

F: Was sind die Unterschiede zwischen WN- und SO-Flanschen?

A: WN-Halsschweißflansch: Langes Halsschmieden, vollständig durchgeschweißt, beständig gegen hohe Temperaturen und hohen Druck, beständig gegen Vibrationen, verwendet für Hauptleitungen, Druckbehälter, brennbare und explosive Medien;

SO halsloser Stumpfschweißflansch: Kurzhals-Plugschweißung, einfache Installation, niedrige Kosten, nur für normale Prozessleitungen mit mittlerem und niedrigem Druck und normaler Temperatur geeignet.

F: Welche Art von Stahlrohr sollte mit amerikanischen Standardflanschen verwendet werden?

A: Kohlenstoffstahl verwendet nahtlose Rohre nach amerikanischem Standard ASTM A106/A53; Für Edelstahl werden Rohre der Serie ASTM A312 verwendet.
