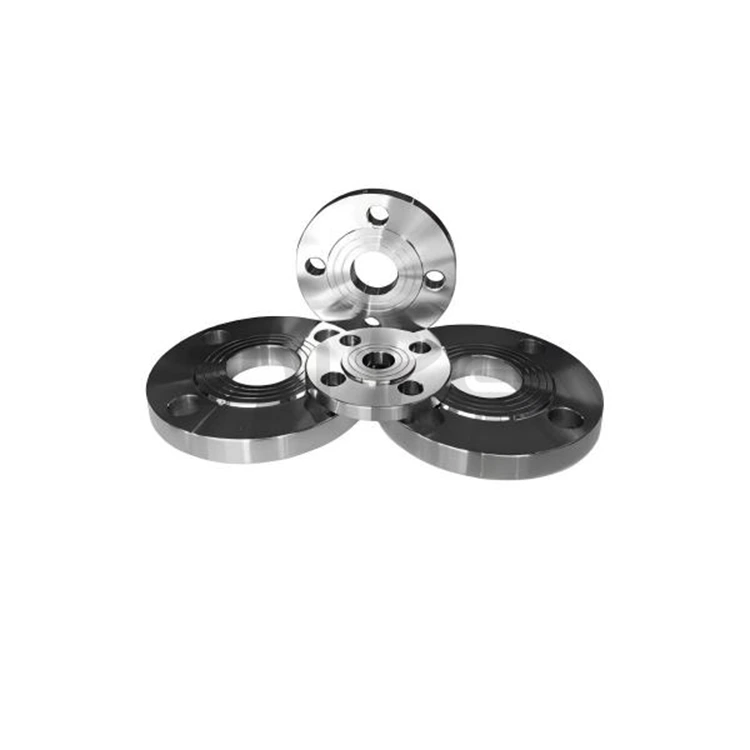

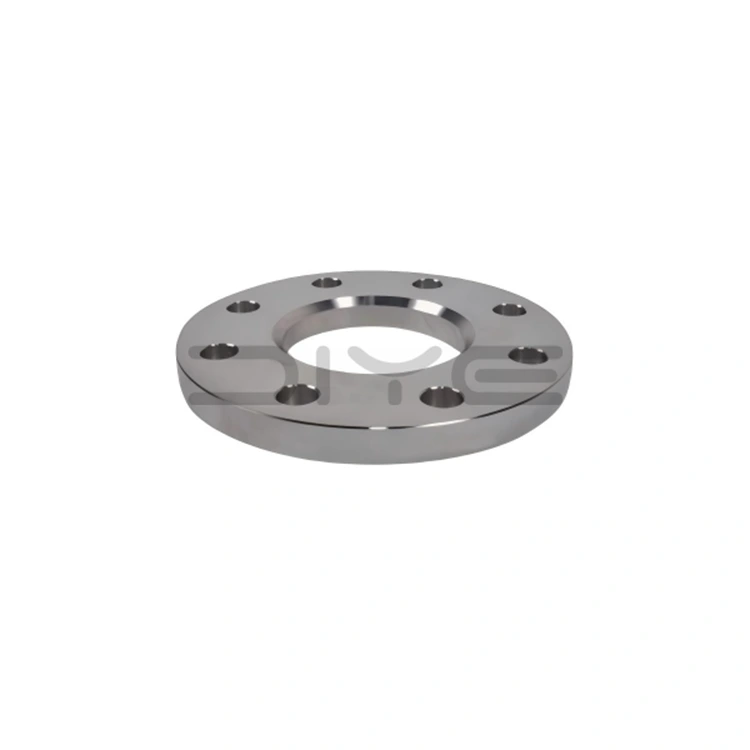

GOST 12820-80 Flansch

Unser GOST 12820-80-Flansch wird auf der Grundlage von zwei zentralen GOST-Standardsystemen hergestellt und bildet ein komplettes technisches System, das sowohl mit den traditionellen russischen als auch mit den Pipeline-Spezifikationen der nächsten Generation kompatibel ist:

1. GOST 12820-80: Ein klassischer Standard speziell für Mittel- und Niederdruck-Stahl-Aufsteckflansche, geeignet für PN 0,1–2,5 MPa, DN10–1600, hauptsächlich ausgestattet mit RF/FF-Dichtflächen, weit verbreitet in herkömmlichen kommunalen und allgemeinen Industrierohrleitungen.

2. GOST 33259-2015: Eine neue universelle Hauptnorm, die die alte Norm ersetzt und alle Druckstufen (PN1–250) und alle Flanschtypen einschließlich Aufsteckflansch, Vorschweißflansch, Losflansch und Blindflansch abdeckt und die Anforderungen von Hochdruck- und diversifizierten Projekten erfüllt.

Kernproduktparameter

1. Druck- und Durchmesserbereich

- Nenndruck (PN): 6 Stufen (PN0,1, 0,25, 0,6, 1, 1,6, 2,5) für Betriebsbedingungen von 0,1 bis 2,5 MPa.

- Nenndurchmesser (DN): DN10–1600 (½"–64"), passend zu den gängigen industriellen Rohrleitungsspezifikationen.

2. Art der Dichtfläche

- Standardtyp: RF (Raised Face, Typ 02) mit Wasserlinie, Rauheit Ra≤3,2μm; FF (Flat Face, Typ 01) bündig mit der Flanschebene.

- Optionale Typen: MFM (Raised Face), TG (Tongue & Groove), geeignet für Hochdruck-/korrosive Umgebungen.

3. Materialauswahl

Verwendet gängige russische Standards und international gleichwertige Materialien, entsprechend der Norm GOST 12816-80:

- Edelstahl: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Kohlenstoffstahl: St20, St35; Niedriglegierter Stahl: 16Mn.

Produktion und Qualitätssicherung

1. Produktionskontrolle

- Maßgenauigkeit, einschließlich Außendurchmesser, Innendurchmesser, Bolzenlochmittenabstand, Dicke und Dichtflächenhöhe, hält sich strikt an Standardtabellen;

- Fortschrittliche CNC-Bearbeitungs- und Schmiedeprozesse sorgen für eine stabile Produktleistung und hohe Konsistenz.

2. Qualitätsprüfung

- Vollständige Inspektion: Sichtprüfung, Dimensionsmessung und hydrostatischer Test mit dem 1,5-fachen Nenndruck;

- Vollständige Zertifizierung: Für jede Charge werden ein GOST-Materialzertifikat, eine EAC-Zertifizierung und ein Qualitätskontrollbericht bereitgestellt.

Abdeckung der Flanschtypen:

1. 01: Flachflansch (PL, Kerntyp GOST 12820-80)

2. 02: Muffenflansch (SO)

3. 03: Loser Flansch (LJ)

4. 04: Loser Stoßflansch (LJ)

5. 05: Stoßflansch (WN, gemäß GOST 12821-80)

6. 06: Blindflansch (BL)

Anpassungs- und unterstützende Dienste:

1. Nicht standardmäßige Anpassung: Größe, Material und Dichtfläche können gemäß den Projektzeichnungen angepasst werden;

2. Lieferung aus einer Hand: Bietet passende GOST-Befestigungselemente und Dichtungen, vereinfacht den Beschaffungsprozess und gewährleistet die Kompatibilität;

3. Marktanpassungsfähigkeit: Die Produkte entsprechen vollständig den russischen und GUS-Marktstandards und eignen sich für langfristige Projekte und die Zusammenarbeit im Außenhandel.

Der DIYE VALVE GOST 12820-80 Flansch vereint professionelle Fertigung, Standardkonformität und zuverlässige Qualität und ist damit das bevorzugte Produkt für Nieder- und Mitteldruck-Rohrleitungsverbindungen in den Märkten Russland, GUS und Zentralasien. Wir halten uns an die Grundsätze der Qualität und des Kunden an erster Stelle und bieten unseren globalen Partnern eine stabile Versorgung und technischen Support.

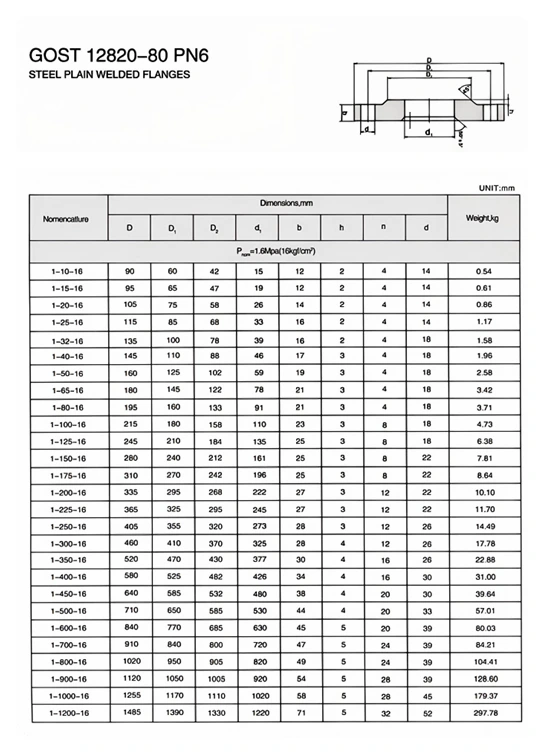

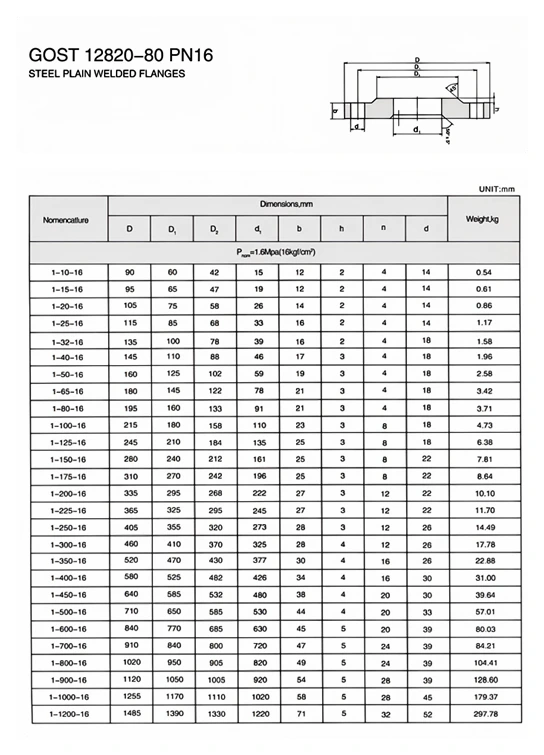

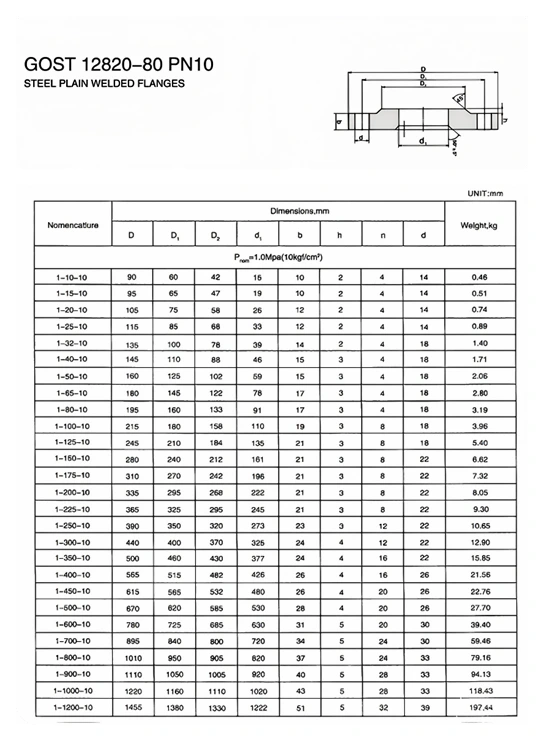

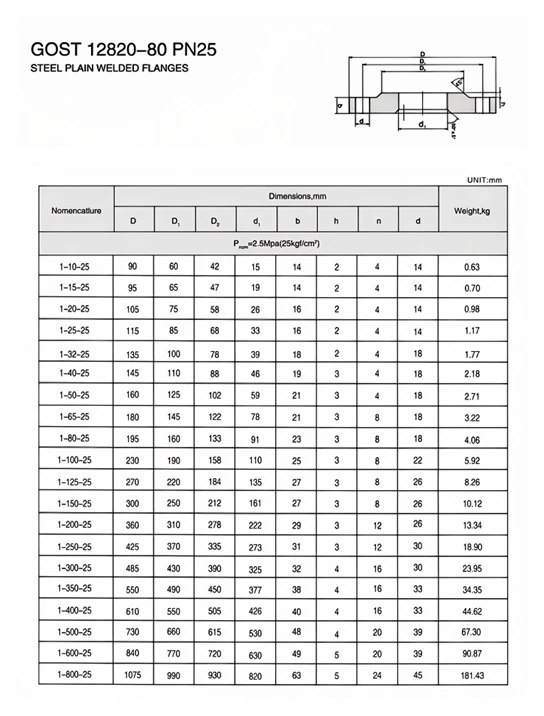

Technische Spezifikationen

FAQs

F: Was sind die gemeinsamen Kernstandards für GOST 12820-80-Flansche?

A: GOST 12820-80 ist ein klassischer alter Standard, der auf Aufsteckflansche aus Stahl für mittlere und niedrige Drücke spezialisiert ist. GOST 33259-2015 ist eine neue Version der allgemeinen Masternorm, die das alte System vollständig ersetzt, alle Druckniveaus und alle Arten von Flanschen abdeckt und an moderne russische Unternehmen und EAC-Zertifizierungsprojekte anknüpft.

F: Können die beiden Standards ausgetauscht und aneinander angedockt werden?

A: Herkömmliche Größen sind kompatibel, aber für Hochdruck, Dichtfläche, Wandstärke und Schraubenparameter ist GOST 33259-2015 maßgebend; Für die Wartung alter Geräte kann GOST 12820-80 verwendet werden, bei Neubauprojekten muss der neue Standard von 2015 umgesetzt werden.

F: Wie kann man zwischen GOST-Aufsteckflanschen und Vorschweißflanschen wählen?

A: Aufsteckflansche nach GOST 12820-80 sind für Normaltemperatur-, Mittel- und Niederdruck-, allgemeine Wasserversorgungs- und Entwässerungs-/Prozessleitungen geeignet. Vorschweißflansche nach GOST 33259-2015 sind hochtemperatur- und hochdruckbeständig, vibrationsfest und werden für die Öl- und Gasindustrie, die chemische Industrie, Frischdampf und andere Hochrisikopipelines verwendet.

F: Was sind die gängigen Dichtflächentypen von GOST 12820-80-Flanschen?

A: RF (Raised Face, am häufigsten verwendet), FF (Flat Face), MFM (Male-Female Face), TG (Feder- und Nut-Fläche), RJ (Ring Joint Face, High-End-Konfiguration des neuen Standards, speziell für Hochtemperatur- und Hochdruck-Metalldichtungen).

F: Welche Rohrleitungen und Schrauben passen zu GOST 12820-80-Flanschen?

A: Es ist auf GOST-Standardstahlrohre und GOST-Spezialschrauben und -Muttern abgestimmt. Die Auswahl der Dichtungen umfasst GOST-Standard-Gummidichtungen, Spiraldichtungen und Metallringdichtungen. Der komplette passende Satz verhindert Leckagen.
