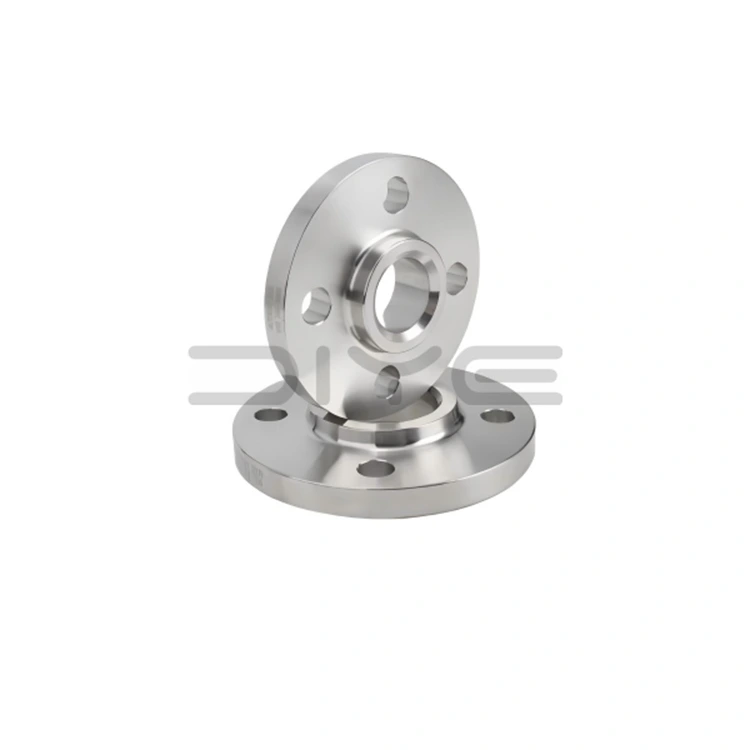

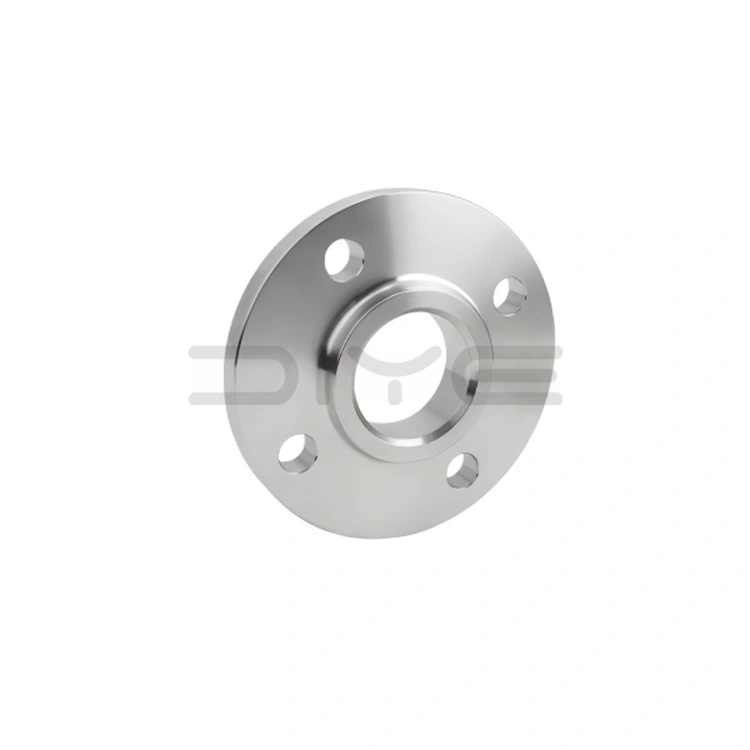

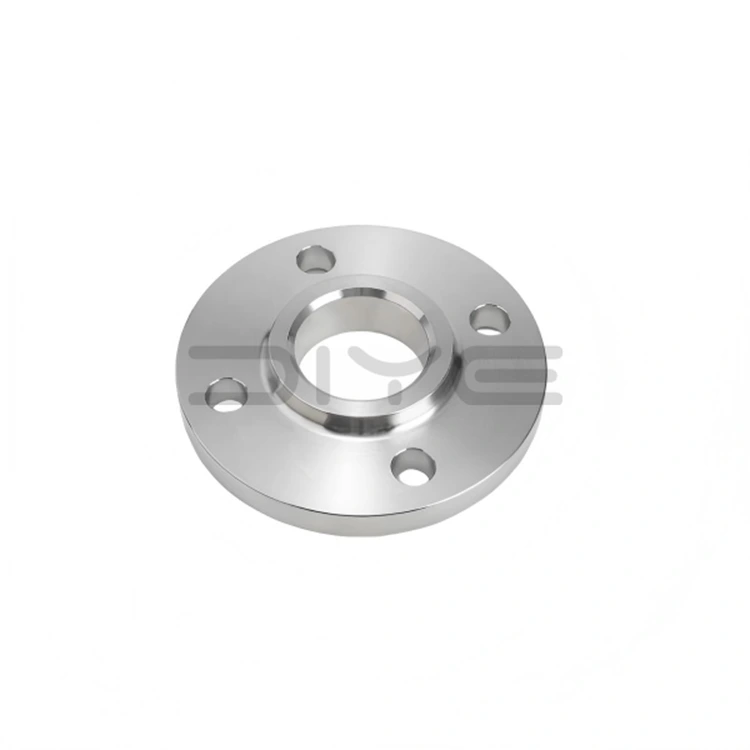

Aufsteckbarer Schweißflansch

Aufsteckbare Schweißflansche sind das Kernprodukt von DIYE VALVE und dienen zur Herstellung lösbarer Verbindungen zwischen Rohren, Ventilen, Pumpen und Druckbehältern. Sie zeichnen sich durch einen einfachen Aufbau, eine einfache Montage und eine hohe Wirtschaftlichkeit aus und gehören damit zu den am häufigsten verwendeten Flanschtypen im industriellen Bereich.

Ihr Hauptarbeitsprinzip besteht darin, durch Komprimieren der Dichtung eine zuverlässige Abdichtung zu bilden und so ein Austreten von Medien während des Pipelinebetriebs zu verhindern. Gleichzeitig erhöhen sie die strukturelle Festigkeit der Rohrverbindung, widerstehen Vibrationen und Druck, erleichtern die Inspektion, Wartung und Änderung der Rohrleitungen und senken die Betriebs- und Wartungskosten des Systems.

Produktspezifikationen und Standards

1. Streng konform mit internationalen Standards

Der DIYE VALVE Slip-On-Schweißflansch entspricht strikt den Standards ASME B16.5 (Standarddurchmesser) und ASME B16.47 (kundenspezifischer großer Durchmesser). Passende Komponenten entsprechen den ASTM-Standards und gewährleisten so Kompatibilität und Austauschbarkeit mit internationalen Rohrleitungssystemen.

2. Vollständige Palette an Spezifikationen und Anpassungsmöglichkeiten

- Druckstufen: Standardklasse 150 bis 2500, deckt die meisten Betriebsbedingungen mit niedrigem und mittlerem Druck ab.

- Standarddurchmesser: NPS 1/2″–24″, geeignet für herkömmliche Prozessleitungen.

- Anpassungsdienste: Unterstützt große Durchmesser, Sonderdurchmesser, Sonderstärken und Sonderdichtflächen, um individuellen Anforderungen gerecht zu werden.

3. Optionen für die Dichtfläche

- RF (Raised Face): Geeignet für allgemeine konventionelle Betriebsbedingungen, am häufigsten verwendet.

- MFM (Mixed Face): Verhindert das Ablösen der Dichtung, geeignet für Medien mit Partikeln oder Erosion.

- FF (flach): Geeignet für atmosphärische Druckanwendungen, Geräte sowie Email- und Kunststoffrohre.

Kernvorteile

1. Hohe Kosteneffizienz: Einfache Struktur, niedrige Herstellungskosten, schnelle Installation, Verkürzung der Bauzeit und Reduzierung der Arbeitskosten.

2. Zuverlässige Leistung: Strenge Qualitätskontrolle während des gesamten Prozesses von den Rohstoffen bis zur Produktion, hohe Druckfestigkeit, Vibrationsfestigkeit und Möglichkeiten zur Leckverhinderung.

3. Breite Kompatibilität: Anpassbar an verschiedene Rohrmaterialien und Rohrleitungssysteme, entspricht internationalen Standards und erleichtert den Austausch und die Wartung.

Anwendungsszenarien

Der Slip-On-Schweißflansch wird häufig in Chemie-, Erdöl-, Energie-, HVAC- und verschiedenen Industrietechnikprojekten eingesetzt und eignet sich besonders für konventionelle Prozessleitungen mit mittlerem und niedrigem Druck. Es ist eine ideale Rohrverbindungswahl für Szenarien, die eine bequeme Installation und hohe Kosteneffizienz erfordern.

Mehrwertdienste

1. Oberflächenbehandlung: Bietet Beiz- und Passivierungsdienste sowie Korrosionsschutzbeschichtungsdienste zur Verlängerung der Produktlebensdauer.

2. Dokumentationsunterstützung: Bietet mehrsprachige technische Dokumentation und Außenhandelszolldokumente für den bequemen internationalen Handel und die Verwendung vor Ort.

3.Anpassungsunterstützung: Ein professionelles technisches Team bietet maßgeschneiderte Lösungen aus einer Hand, um spezifische Kundenbedürfnisse zu erfüllen.

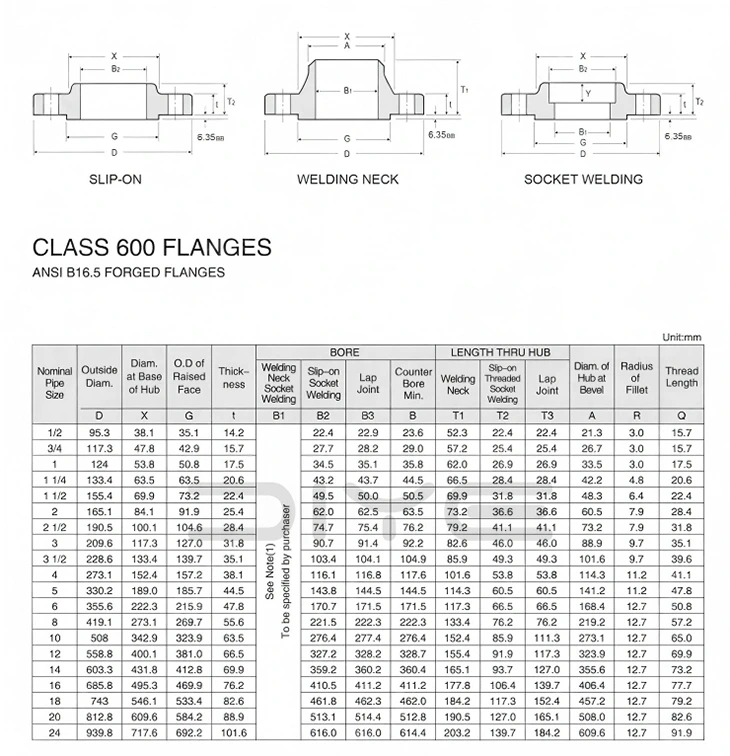

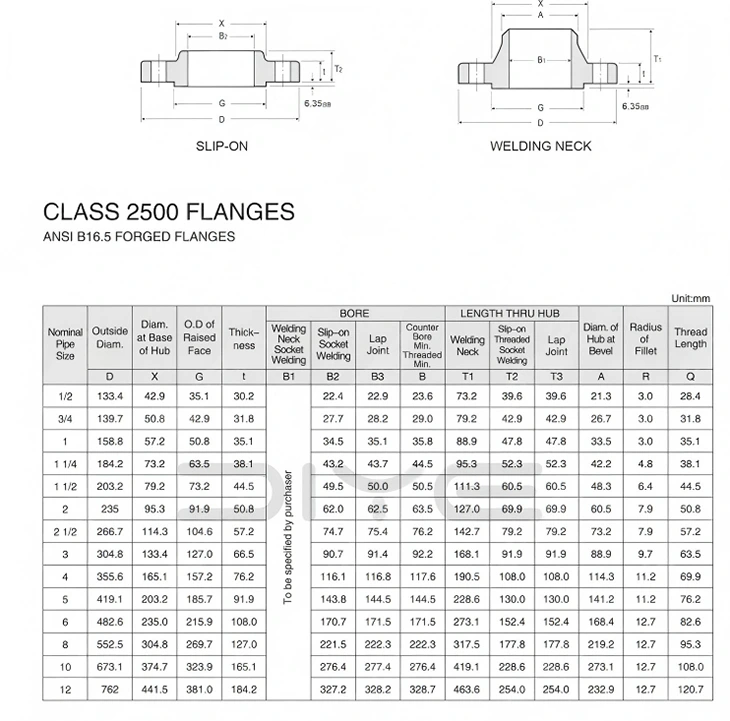

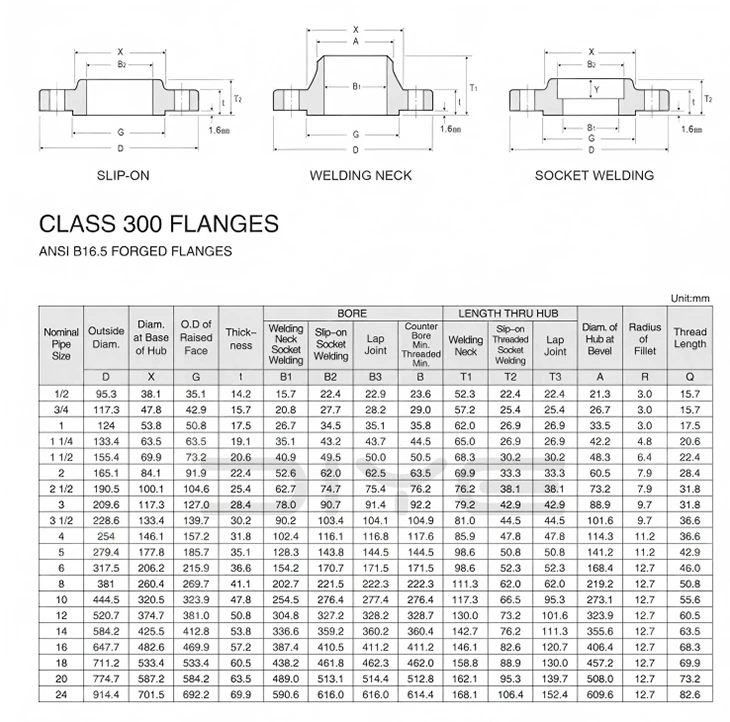

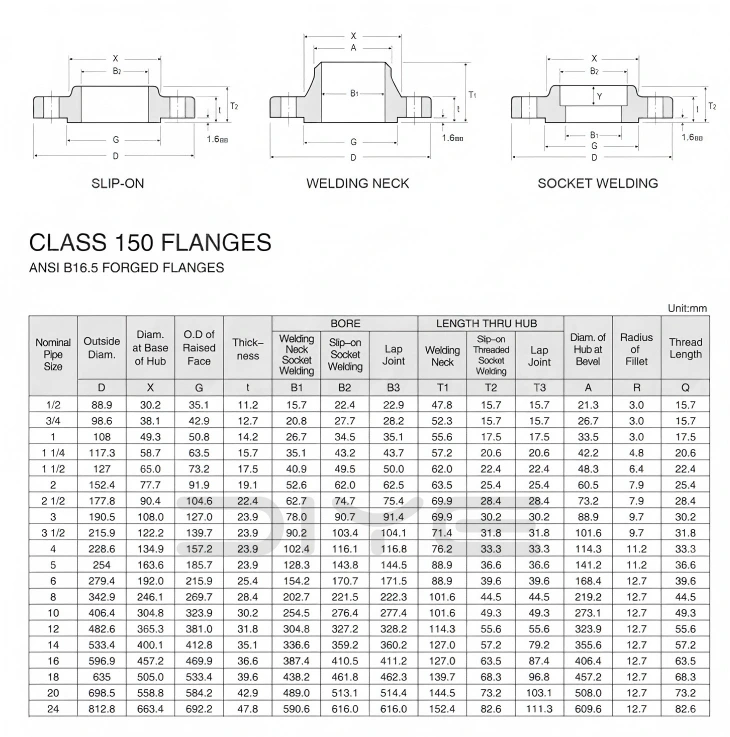

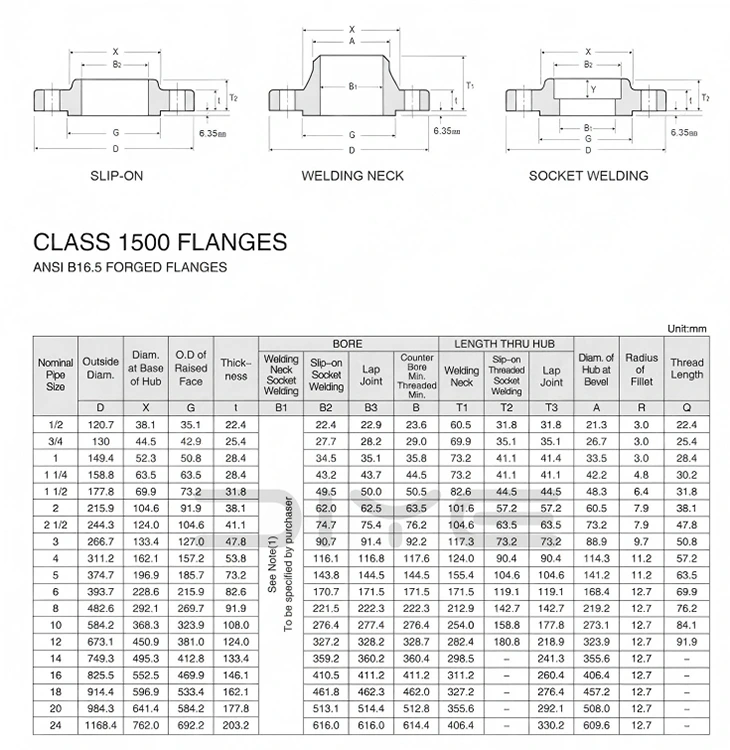

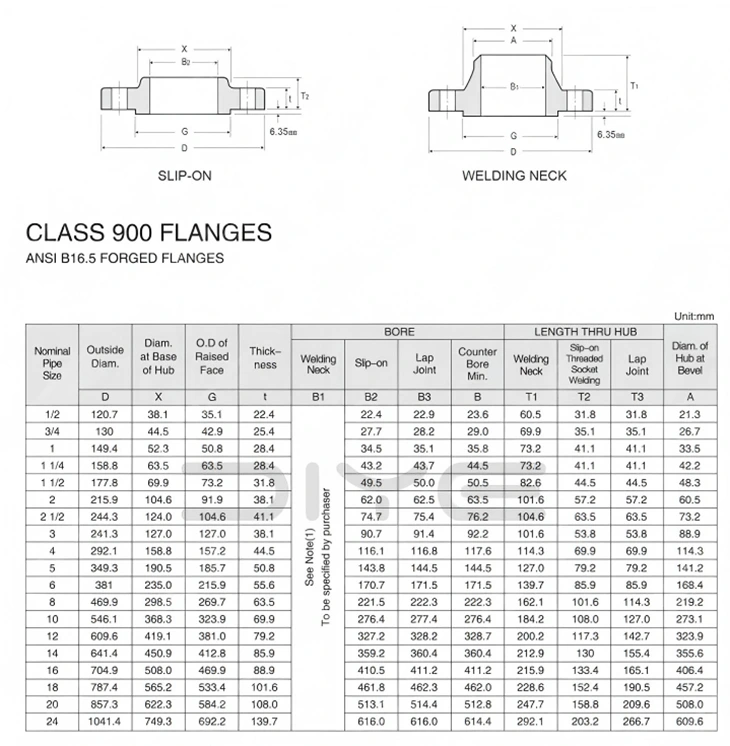

Technische Parameter

DIYE VALVE, eine chinesische Fabrik mit langjähriger Erfahrung in der Flanschproduktion und im Export, verfügt über ein professionelles technisches Team und ein strenges Qualitätskontrollsystem, um sicherzustellen, dass jeder Aufsteckschweißflansch internationalen Standards und Kundenanforderungen entspricht. Wir sind bestrebt, ein weltweit vertrauenswürdiger Flanschlieferant zu werden.

FAQs

F: Welche Parameter müssen bei der Bestellung amerikanischer Standardflansche angegeben werden?

A: Standard (ASME B16.5/B16.47) + NPS-Größe + Druckklasse der Klasse + Modell (WN/SO/BL usw.) + Dichtfläche + Material + Lieferanforderungen.

F: Wie kann man bei amerikanischen Standardflanschen zwischen RF- und RJ-Dichtflächen wählen?

A: RF (Raised Face): Universeller Typ, geeignet für Spiraldichtungen, ausreichend für die meisten Arbeitsbedingungen bei mittlerem und niedrigem Druck;

RJ (Ring Joint Face): Exklusiv für hohe Temperaturen und hohen Druck, kombiniert mit achteckigen/elliptischen Ringdichtungen aus Metall, verwendet für Öl- und Gasbohrköpfe, Autoklaven und Hauptdampfleitungen.

F: Was ist die technische Grenze zwischen ASME B16.5- und B16.47-Flanschen?

A: B16.5: Konventionelle Rohrflansche, NPS 1/2″～NPS 24″, die Hauptkraft für Petrochemie- und Prozessrohrleitungen;

B16.47: Rohrleitungsflansche mit großem Durchmesser, NPS > 24″, unterteilt in Serie A und Serie B, verwendet für Fernleitungen und große Schnittstellen in Tanklagern.

F: Welche regulären Kohlenstoffstahl-/Edelstahlsorten gibt es für amerikanische Standardflansche?

· Schmiedestücke aus Kohlenstoffstahl: A105 (für Arbeitsbedingungen bei hohen Temperaturen);

· Schmiedeteile aus Edelstahl: A182 F304 / F316L;

· Legierter Stahl: A182 F11/F22 (für Hochtemperatur-Wärmeleistung);

· Tieftemperaturstahl: A350 LF2/LF3 (für kryogene Arbeitsbedingungen).
