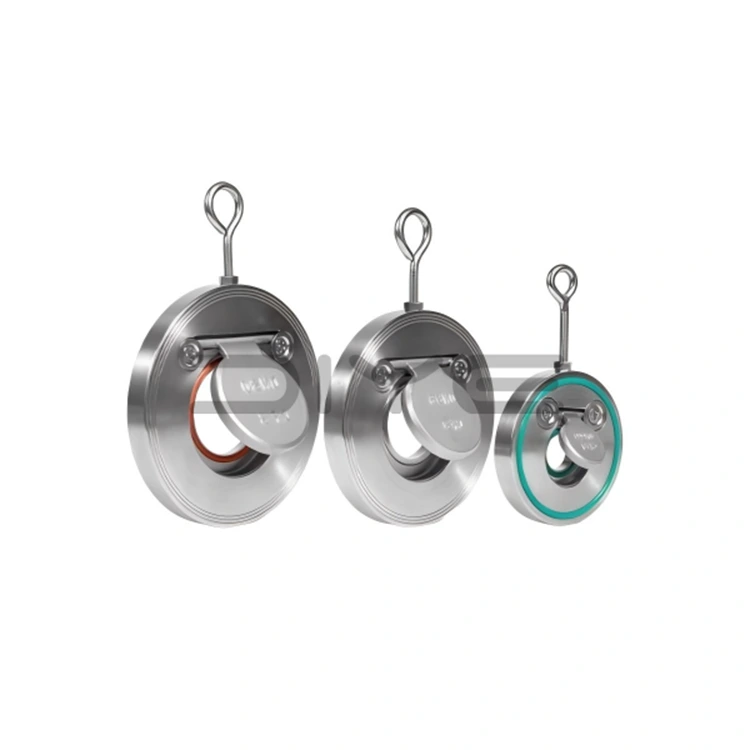

H74 Einscheiben-Rückschlagventil

Das DIYE VALVE H74 Einscheiben-Rückschlagventil zeichnet sich durch eine ultradünne, kompakte Wafer-Struktur aus und zeichnet sich durch leichtes Design und effizienten Betrieb als Hauptvorteile aus. Dieses Ventil benötigt keine zusätzlichen Flansche und kann zur Verbindung direkt zwischen zwei Flansche geklemmt werden, was erheblich Bauraum spart und Materialkosten senkt. Sein glattes internes Strömungskanaldesign minimiert den Strömungswiderstand, sorgt für eine effiziente Medienübertragung und reduziert den Energieverbrauch.

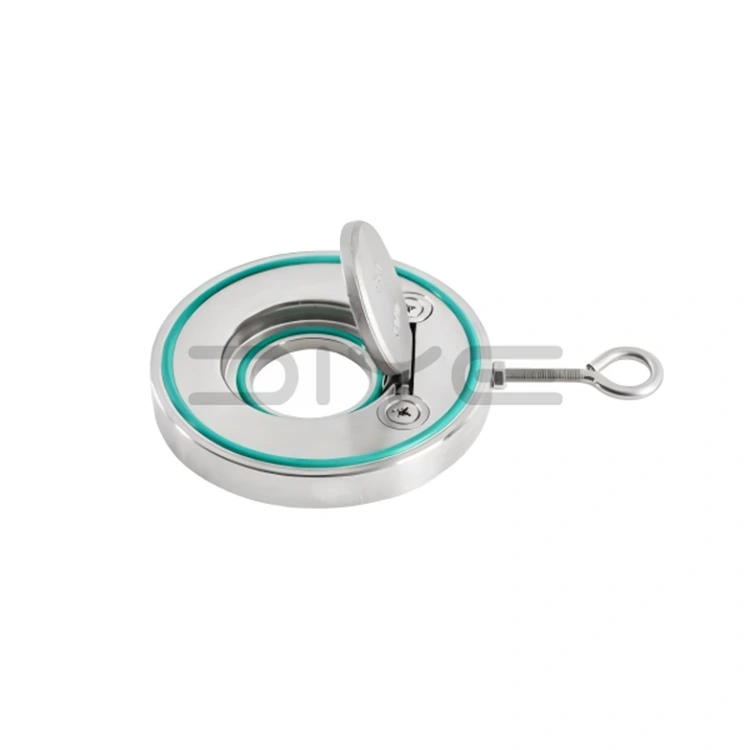

Das Einscheiben-Rückschlagventil H74 verfügt über eine Einscheiben-Schwenkventilkonstruktion. Das Ventil öffnet automatisch aufgrund des Vorwärtsschubs des Mediums. Wenn die Pumpe stoppt oder ein Rückfluss auftritt, schließt sie schnell durch das Gewicht des Ventiltellers und die Unterstützung einer internen Feder. Diese Konstruktion gewährleistet ein gefühlvolles Öffnen und Schließen, minimiert die Auswirkungen von Wasserschlägen und verhindert zuverlässig einen Rückfluss, wodurch die Pumpe und die nachgeschalteten Geräte geschützt werden.

Dichtungssystem und Anwendungsanpassungsfähigkeit

DIYE VALVE bietet zwei Hochleistungsdichtungsmethoden für das H74-Modell an, um unterschiedlichen Betriebsbedingungen gerecht zu werden:

1. Weichdichtung (EPDM/NBR)

Erzielt keine Leckageleistung und eignet sich für Reinwassersysteme mit Umgebungstemperatur, HVAC-Anwendungen und allgemeine Rohrleitungen für nicht korrosive Flüssigkeiten.

2. Harte Metalldichtung (Edelstahl 304/316)

Verfügt über eine hervorragende Hochtemperatur- und Hochdruckbeständigkeit, ideal für Dampfsysteme und Hochtemperatur-Medienübertragungsszenarien.

Das H74-Einscheiben-Rückschlagventil wird aus hochwertigen Materialien wie Edelstahl 304 und 316L hergestellt und eignet sich daher für verschiedene Medien, darunter Wasser, Öl, schwache Säure- und Alkalilösungen sowie Meerwasser. Es zeichnet sich durch hervorragende Korrosionsbeständigkeit und Haltbarkeit aus.

Qualitätssicherung und Anpassungsmöglichkeiten

Jedes DIYE VALVE H74 Einscheiben-Rückschlagventil wird mit Präzision nach strengen nationalen und Industriestandards hergestellt. Wir führen während des gesamten Produktionsprozesses eine strenge Qualitätskontrolle durch, um eine hohe Passgenauigkeit der Ventilscheibe und eine reibungslose Drehung der Verbindungsstifte zu gewährleisten. Jedes Produkt wird vor Verlassen des Werks einer umfassenden Druckprüfung im Werk unterzogen, um eine stabile Leistung und langfristige Zuverlässigkeit zu gewährleisten.

Wir führen einen regelmäßigen Bestand an Standardspezifikationen und bieten auch professionelle, nicht standardmäßige Anpassungsdienste an, um individuelle Kundenbedürfnisse zu erfüllen. Mit stabiler Produktqualität und flexiblen Liefermöglichkeiten hat DIYE VALVE weltweite Kundenbekanntheit erlangt und die überlegene Qualität der chinesischen Fertigung erfolgreich auf dem internationalen Ventilmarkt vermarktet.

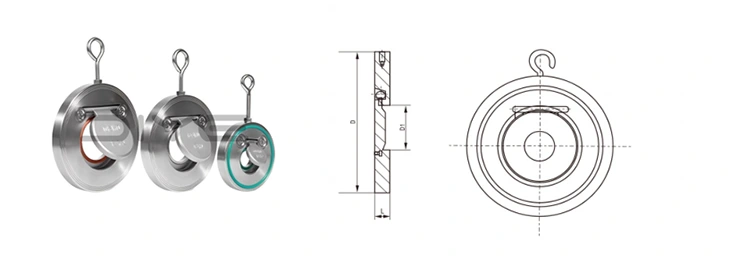

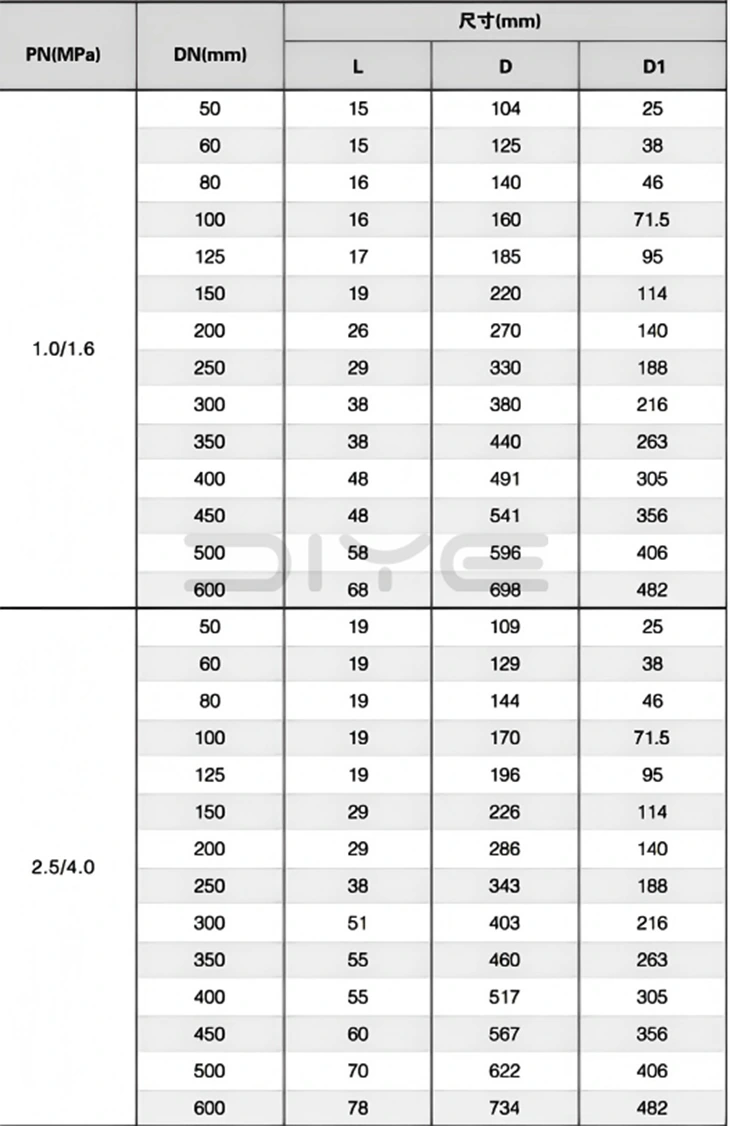

Technische Zeichnungen

Branchenanwendungen

Das H74-Einscheiben-Rückschlagventil wird häufig in mehreren Industriezweigen eingesetzt:

1. Wasserversorgungs- und Entwässerungssysteme

2. Brandschutzleitungen

3. Energieanlagen

4. Chemische verarbeitende Industrie

5. Industrielle Wasseraufbereitungsausrüstung

6. Heizungs-, Lüftungs- und Klimaanlagen (HVAC).

7. Petrochemische Technik

8. Meerestechnik

Mit ihrer überlegenen Leistung, ihrem kompakten Design und ihrer zuverlässigen Qualität ist die DIYE VALVE H74-Serie weltweit zur bevorzugten Flüssigkeitskontrolllösung für moderne Rohrleitungssysteme geworden.
