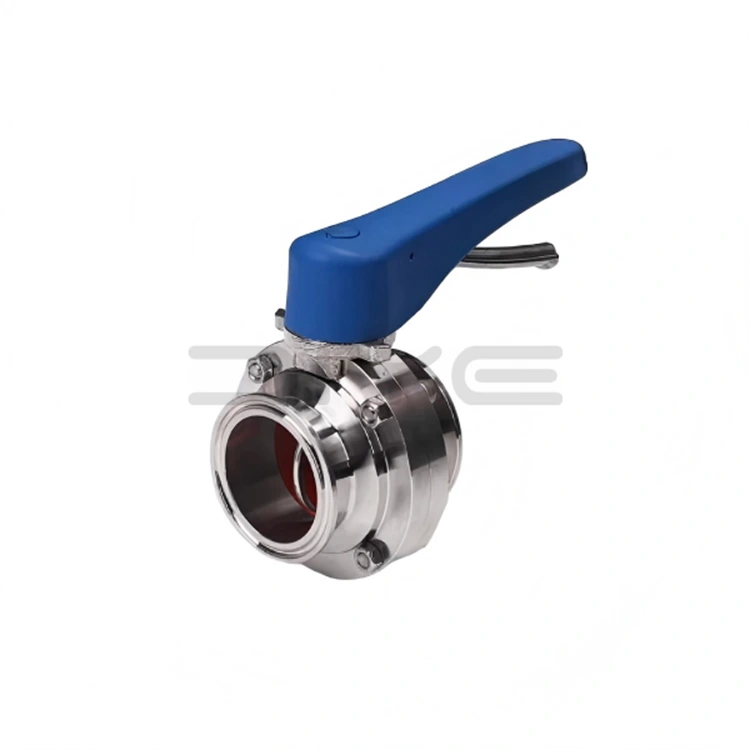

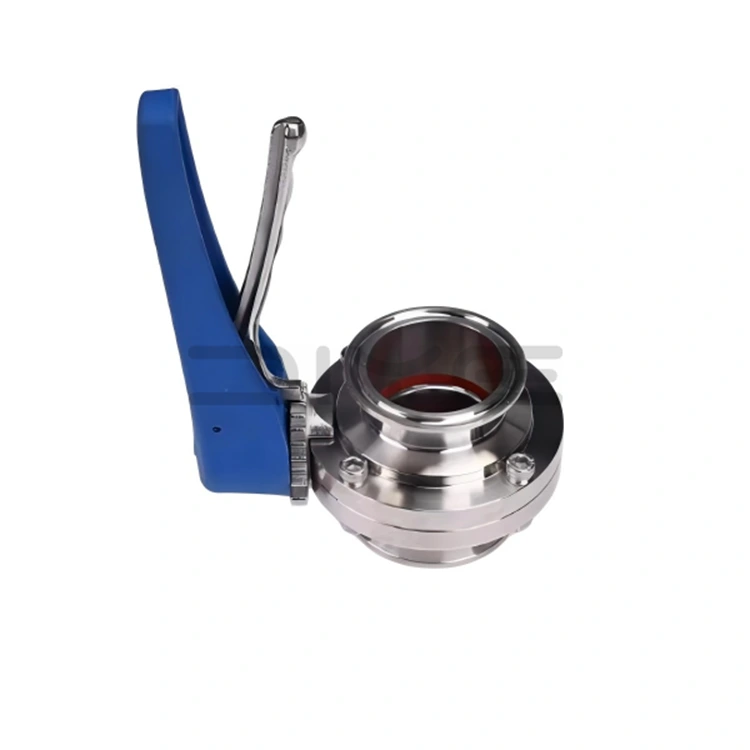

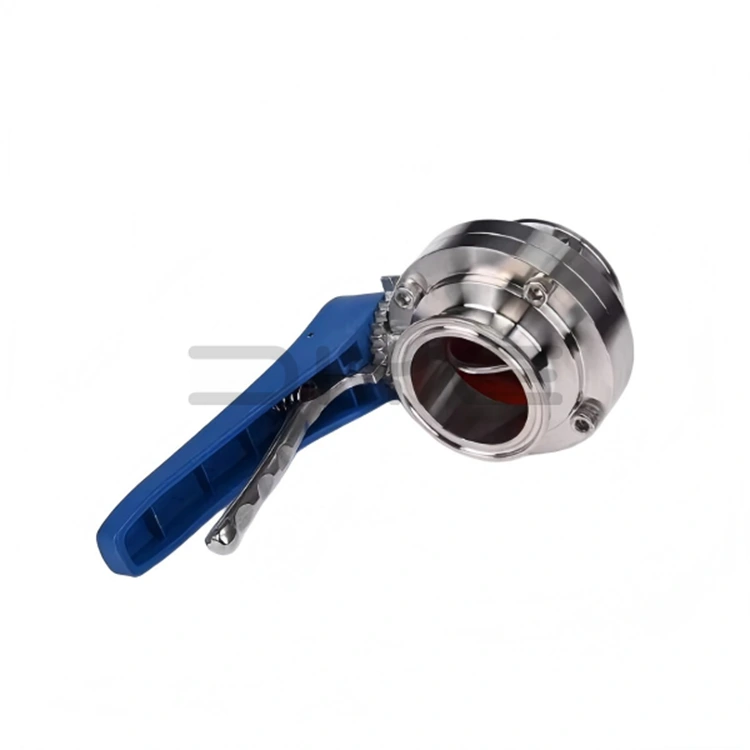

Sanitäre Schnellmontage-Absperrklappe

Das DIYE VALVE Sanitary Quick-Install-Absperrventil ist ein spezielles Regelventil für saubere Flüssigkeiten, das für die Lebensmittel-, Pharma-, Molkerei-, Getränke-, Biopharmazeutika-, Reinwasser- und Feinchemieindustrie entwickelt wurde. Gemäß den Grundsätzen „hohe Hygiene, hohe Effizienz und hohe Zuverlässigkeit“ löst das Schnellinstallationsdesign die Schwachstellen herkömmlicher Ventile, wie z. B. umständliche Installation, zeitaufwändige Demontage und umständliche Wartung, und verbessert so den Pipeline-Betrieb und die Wartungseffizienz erheblich.

Die Sanitär-Schnellmontage-Absperrklappe verwendet an beiden Enden Standard-Klemmverbindungen, sodass weder Schweißen noch komplexe Gewindeverbindungen erforderlich sind. Durch die Klemmen ist ein schneller Auf- und Abbau möglich und somit bequem und flexibel. Es handelt sich um ein Kernventil in sauberen Rohrleitungssystemen zum Schalten, Warten und Reinigen. Aufgrund seiner kompakten und leichten Bauweise eignet es sich für Installationen auf engstem Raum.

Berufliche Vorteile

1. Premium-Materialauswahl

Um Produkthygiene und Haltbarkeit zu gewährleisten, wählt das DIYE VALVE ausschließlich hochwertigen Edelstahl SUS304 (1.4301) oder SUS316L (1.4404) für den Ventilkörper und den Ventilteller aus, der eine hervorragende Korrosionsbeständigkeit und mechanische Eigenschaften bietet. Die Innenfläche des Ventilkörpers ist elektrolytisch oder mechanisch poliert, wodurch eine Oberflächenrauheit von Ra ≤ 0,8 μm (maximal Ra ≤ 0,4 μm) erreicht wird, tote Ecken und Rückstände eliminiert werden, eine einfache Reinigung erleichtert wird und die vollständige Kompatibilität mit der CIP-Online-Reinigung und der SIP-Hochtemperatursterilisation gewährleistet ist.

Alle passenden Dichtungen bestehen aus EPDM, Silikonkautschuk (SI) oder PTFE in FDA-Lebensmittelqualität, sind beständig gegen Hochtemperaturdampf und Säure-/Laugenkorrosion, erfüllen die FDA/3A-Standards, verhindern wirksam eine Sekundärkontamination der Medien und gewährleisten die Sicherheit und Sauberkeit der transportierten Materialien.

2. Benutzerfreundliche Struktur und Bediengestaltung

Die Sanitär-Schnellinstallations-Absperrklappe verfügt über ein um 90° drehbares Öffnungs- und Schließdesign und bietet eine einfache und feinfühlige Bedienung, eine schnelle Öffnungs- und Schließgeschwindigkeit und eine präzise Einstellung der Durchflussmenge. Der glatte Strömungsweg minimiert den Flüssigkeitswiderstand und unterstützt den bidirektionalen Medienfluss. Durch die zuverlässige Abdichtung wird ein Null-Leckage-Standard der Klasse VI erreicht, was eine langfristige Sicherheit der Rohrleitungsabdichtung gewährleistet und Materialverschwendung und Umweltverschmutzung verhindert.

Was die Bedienung betrifft, ist es mit einem manuellen Multipositionsgriff ausgestattet, der ein 90°-Drehöffnen und -schließen sowie eine Einstellung der Durchflussmengenpositionierung ermöglicht. Als Optionen sind auch pneumatische/elektrische Stellantriebe erhältlich, um die Anforderungen der Kunden an die Automatisierungssteuerung zu erfüllen, einen integrierten manuellen und automatischen Betrieb zu erreichen und den Intelligenzgrad der Pipeline-Steuerung zu verbessern.

Maßgebliche Zertifizierung und breite Anwendung

Die DIYE VALVE Sanitary Quick-Install-Absperrklappe hält sich strikt an internationale Hygienestandards wie GMP, 3A und EHEDG und ist mit gängigen internationalen Klemmstandards wie DIN, ISO, SMS und 3A kompatibel. Seine große Vielseitigkeit und Austauschbarkeit ermöglichen eine perfekte Anpassung an gängige saubere Rohrleitungssysteme weltweit. Unsere Fabrik verfügt über ein umfassendes Qualitätskontrollsystem, das jeden Schritt von der Rohmaterialinspektion und Produktionsüberwachung bis hin zur Endproduktprüfung streng kontrolliert und so sicherstellt, dass die Produkte internationalen Standards und Kundenanforderungen entsprechen.

Das schnell zu installierende Sanitär-Absperrventil wird häufig in hochwertigen, sauberen Produktionslinien in der Milchverarbeitung, beim Bierbrauen, bei der Getränkeabfüllung, in der Biopharmazeutik, in Reinwassersystemen und in Feinchemikalien eingesetzt. Es kann verschiedene saubere Medien wie reines Wasser, pharmazeutische Lösungen, Emulsionen und Aufschlämmungen transportieren und bietet zuverlässige Flüssigkeitskontrolllösungen für eine saubere Produktion in verschiedenen Branchen.

Vorteile einer Partnerschaft

Als Direktlieferungsfabrik wendet DIYE VALVE ein Direktlieferungsmodell ab Fabrik an, das Zwischenhändler eliminiert und eine stabile Produktqualität gewährleistet, während es seinen Kunden gleichzeitig leistungsstarke, kostengünstige Produkte bietet. Bei Großeinkäufen profitieren Sie von gestaffelten Rabatten und personalisierte Dienstleistungen wie spezielle Materialien, Antriebskombinationen und Größenanpassungen stehen zur Verfügung, um den spezifischen Anforderungen verschiedener Branchen und Projekte gerecht zu werden.

Als professioneller Lieferant in China ist DIYE VALVE bestrebt, seinen Kunden auf der ganzen Welt qualitativ hochwertige, leistungsstarke und kostengünstige Sanitär-Schnellmontage-Absperrklappen zu bieten. Mit professionellem technischen Support, umfassendem Kundendienst und zuverlässiger Produktqualität baut DIYE VALVE langfristige und stabile Partnerschaften mit Kunden auf und hilft ihnen, die Produktionseffizienz zu verbessern und die Betriebskosten zu senken.

Technische Spezifikationen

- Nenndurchmesser: DN10~DN150 (1/2"~6")

- Nenndruck: PN10/16 (1,0/1,6 MPa)

- Betriebstemperatur: -30℃~+150℃ (je nach Dichtungsmaterial)

- Dichtungsklasse: Klasse VI (keine Leckage)

- Anwendbare Normen: DIN, SMS, ISO, IDF, 3A, GB/T 2238

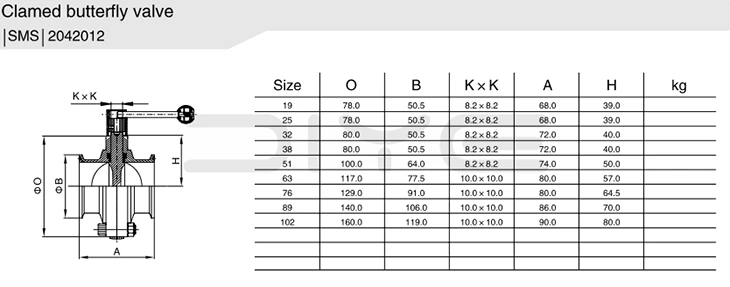

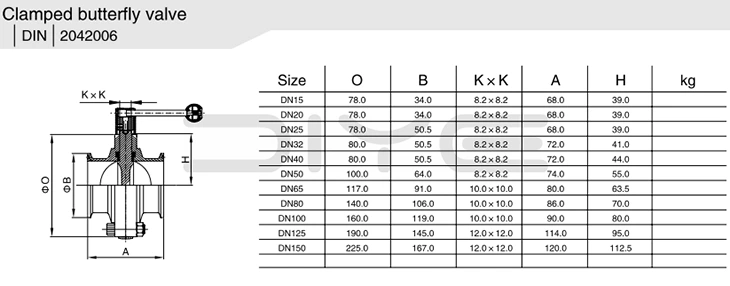

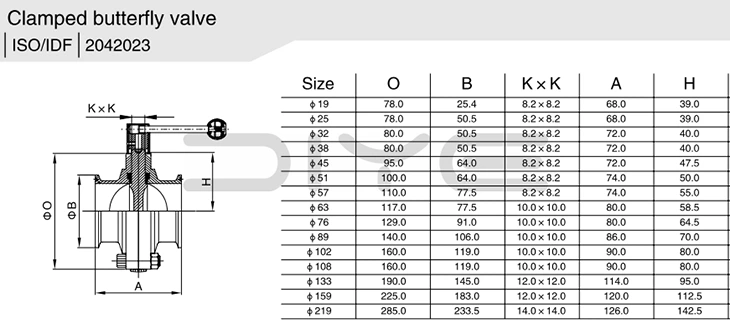

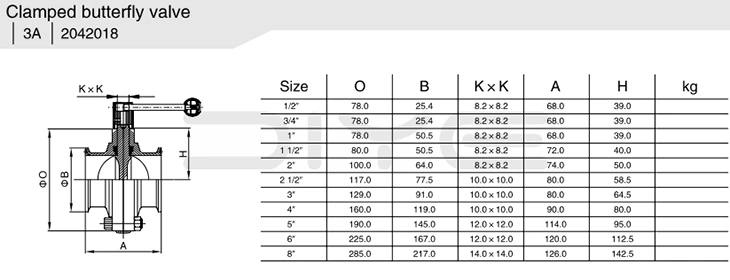

Technische Parameter

Häufig gestellte Fragen

F: Technische Anwendung von EPDM-/Silikon-/PTFE-Dichtungen für Sanitär-Absperrklappen?

A: EPDM zeichnet sich durch Dampfbeständigkeit und Hochtemperatur-Sterilisationsbeständigkeit aus und ist für allgemeine Lebensmittelverarbeitungsbedingungen geeignet. Silikon eignet sich für gereinigtes Wasser mit niedriger Temperatur und milde Flüssigkeiten; PTFE widersteht starken Säuren, Laugen und organischen Lösungsmitteln und ist ideal für ätzende medizinische Flüssigkeiten. Alle drei Materialien entsprechen der FDA-Zertifizierung für den Lebensmittelkontakt.

F: Wie kann man aufgrund technischer Unterschiede zwischen den Materialien 304 und 316L für Sanitärabsperrklappen wählen?

A: 304 ist standardmäßiger nickelhaltiger Edelstahl, geeignet für neutrale Medien wie sauberes Wasser, Getränke und Milchprodukte; 316L enthält zugesetztes Molybdänelement, das eine bessere Beständigkeit gegen Säuren, Laugen, medizinische Flüssigkeiten und Hochtemperaturdampfkorrosion bietet. Es ist obligatorisch für pharmazeutische, fermentative und salzhaltige Arbeitsbedingungen mit höherer interkristalliner Korrosionsbeständigkeit.

F: Können Sanitärabsperrklappen einen bidirektionalen Wasserfluss, Schlamm und hochviskose Medien ermöglichen?

A: Das Ventil verfügt über ein bidirektionales Dichtungsdesign, um den Vorwärts- und Rückwärtsfluss zu unterstützen. Die Vollbohrungsstruktur gewährleistet einen geringen Strömungswiderstand und eignet sich für Schlämme, Emulsionen und leicht viskose saubere Medien. Der Langzeiteinsatz bei stark partikelreichen Hartschlämmen ist nicht zu empfehlen, da es hier zu einem leichten Verschleiß der Dichtringe kommen kann.

F: Sind Sanitärabsperrklappen mit der CIP-Online-Reinigung und der SIP-Dampfsterilisation kompatibel?

A: Mit einer vollständig polierten totzonenfreien Struktur und hochtemperaturbeständigen Dichtungen in Lebensmittelqualität sind Sanitär-Absperrklappen vollständig kompatibel mit der CIP-Umlaufreinigung und der SIP-Hochtemperatursterilisation. Sie erfüllen die Hygieneanforderungen von GMP, 3A und EHEDG und können direkt in der aseptischen Produktion eingesetzt werden.
