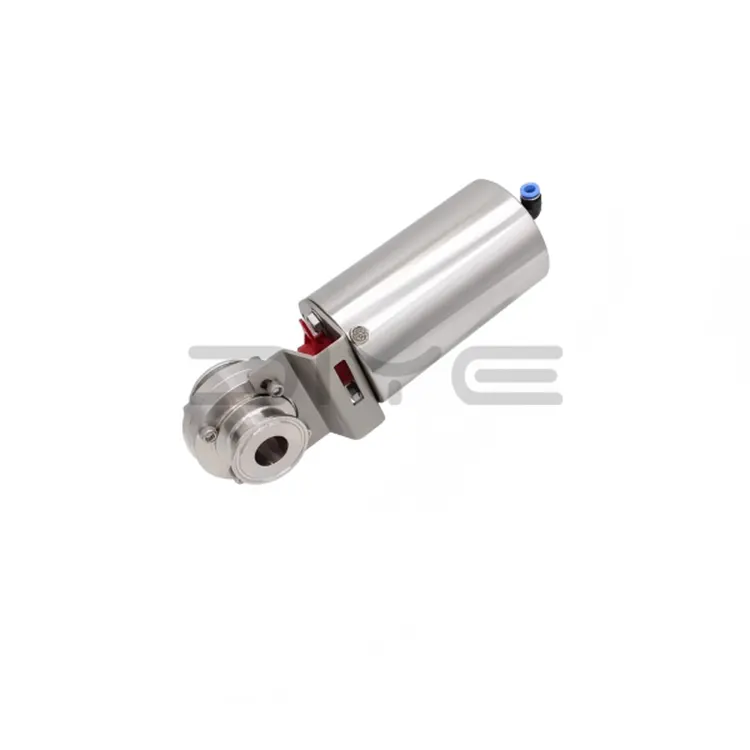

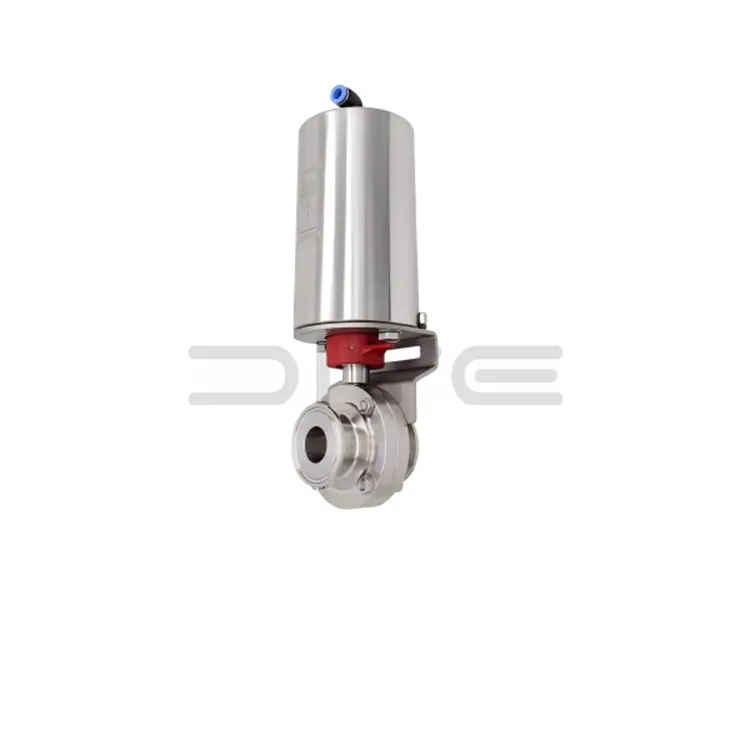

Pneumatisch betätigte Sanitär-Absperrklappe

Die pneumatisch betätigte Sanitär-Absperrklappe DIYE VALVE wird von unserer Fabrik unabhängig entwickelt und hergestellt. Es handelt sich um eine leistungsstarke Kernsteuerungskomponente für automatisierte Produktionsszenarien in Rohrleitungssystemen für Sanitärflüssigkeiten. Dieses in China hergestellte Produkt entspricht strengen Qualitätskontrollstandards, integriert fortschrittliche pneumatische Steuerungstechnologie und ein hygienisches Strukturdesign und erfüllt die strengen Hygieneanforderungen der Lebensmittel-, Getränke-, Pharma- und Bioindustrie.

Das Ventil nutzt einen pneumatischen Antrieb als Hauptantriebsquelle, der perfekt auf das Gehäuse einer hygienischen Absperrklappe abgestimmt ist. Es ermöglicht ein schnelles, ferngesteuertes und automatisiertes Öffnen und Schließen von Medien und verbessert so die Betriebseffizienz und Stabilität der Pipeline. Seine totwinkelfreie Struktur verhindert Medienrückstände und Bakterienwachstum, die zuverlässige Abdichtung sorgt dafür, dass Medien nicht austreten, und seine schnelle Reaktionsfähigkeit passt sich den dynamischen Anpassungsanforderungen automatisierter Produktionslinien an und entspricht vollständig den CIP- (Clean-in-Place) und SIP- (Sterilize-in-Place) Anforderungen der Sanitärindustrie.

Kernarbeitsprinzip

Der pneumatische Antrieb der pneumatisch betriebenen Sanitär-Absperrklappe treibt den Ventilschaft an, um den Ventilteller zu drehen und so das Ventil zu öffnen und zu schließen. Wenn Luft auf einer Seite des Stellantriebs eindringt, drückt sie auf den Kolben, wodurch sich der Ventilschaft dreht und der Öffnungs- und Schließvorgang abgeschlossen wird. Je nach Antriebsstruktur ist er in zwei Modi erhältlich: doppeltwirkend und einfachwirkend.

- Doppeltwirkender Aktuator: Durch den abwechselnden Lufteinlass und -auslass von beiden Seiten wird eine Vorwärts- und Rückwärtsdrehung des Ventiltellers erreicht. Es eignet sich für Szenarien, die häufiges Öffnen und Schließen erfordern, und bietet einen stabilen Betrieb und eine starke Anpassungsfähigkeit.

- Einfachwirkender Aktuator: Der Antrieb erfolgt auf der einen Seite über den Lufteinlass, auf der anderen Seite erfolgt die automatische Rückstellung bei Ausfall der Luftversorgung über die Federkraft. Dies gewährleistet einen sicheren Betrieb der Rohrleitung und vermeidet potenzielle Sicherheitsrisiken im Falle eines Ausfalls des Luftversorgungssystems.

Darüber hinaus lässt sich der Öffnungs- und Schließwinkel des Ventils über den Aktuator flexibel einstellen. Einige Modelle unterstützen eine stufenlose Einstellung von 0° bis 90° und erfüllen so sowohl die grundlegenden Anforderungen an die Öffnungs- und Schließsteuerung der Rohrleitung als auch die Feinregulierung des Durchflusses und passen sich so an verschiedene Produktionsszenarien an.

Optionale pneumatische Antriebe und Zubehör

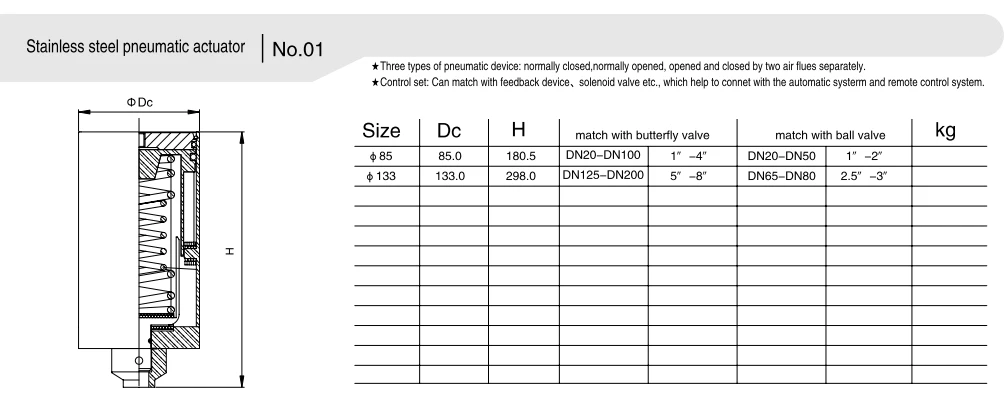

1. Optionale pneumatische Aktuatoren

- Einfachwirkender Aktuator: Ausgestattet mit einer Federrückstellfunktion kehrt er bei Ausfall der Luftversorgung automatisch in seine ursprüngliche Position zurück, bietet hohen Sicherheitsschutz und eignet sich für Szenarien mit hohen Sicherheitsanforderungen.

- Doppeltwirkender Aktuator: Angetrieben durch zwei Luftquellen, sorgt für sanfte und stabile Öffnungs- und Schließvorgänge und eine hohe Haltbarkeit. Geeignet für hochfrequente Betriebsszenarien wie kontinuierliche Produktionslinien.

2. Passendes Zubehör

- Pneumatisches Triplet: Bestehend aus einem Filter, einem Druckminderventil und einem Öler, filtert es Verunreinigungen in der Luftversorgung, stabilisiert den Luftdruck, schmiert den Aktuator, verlängert die Lebensdauer und sorgt für einen stabilen Ventilbetrieb.

- Magnetventil: Steuert die Luftzufuhr, ermöglicht das Öffnen und Schließen des Ventils aus der Ferne, erleichtert die Integration in ein zentrales Steuersystem und verbessert die Automatisierung.

- Positionsgeber: Bietet Echtzeit-Feedback zum Öffnungs- und Schließstatus des Ventils, ermöglicht eine Echtzeitüberwachung durch das zentrale Steuerungssystem und sorgt für kontrollierbare Produktionsprozesse.

- Endschalter: Verhindert ein Überfahren des Ventiltellers, vermeidet mechanische Schäden und schützt die Ventilstruktur.

- Handradmechanismus: Wird für den manuellen Notbetrieb verwendet; Ermöglicht das Öffnen und Schließen des Ventils auch bei Ausfall der Luftversorgung und gewährleistet so die Kontinuität der Produktion.

Über DIYE VALVE

Als professioneller Hersteller und Lieferant von pneumatisch betätigten Sanitär-Absperrklappen aus China verfügt DIYE VALVE über ein umfassendes Forschungs- und Entwicklungs-, Produktions-, Vertriebs- und Kundendienstsystem, das sich der Bereitstellung hochwertiger Produkte und aufmerksamen Service für globale Kunden verschrieben hat.

Wir verfügen über ein professionelles Außenhandels- und Technikteam, das fließend Englisch, Russisch, Arabisch und andere Sprachen spricht. Es bietet rund um die Uhr Online-Support bei der Beantwortung von Fragen zur Produktauswahl, Installation, Inbetriebnahme und Wartung und bietet mehrsprachige Installations- und Wartungshandbücher. Unsere Fabrik führt einen strengen Qualitätskontrollprozess durch, der jeden Schritt von der Rohstoffauswahl bis zur Produktlieferung streng kontrolliert, um sicherzustellen, dass jedes Ventil hohen Qualitätsstandards entspricht.

Um die Herausforderungen bei der Beschaffung von Ersatzteilen zu lösen, mit denen ausländische Kunden konfrontiert sind, stellen wir häufig verwendete Ersatzteile wie Dichtungen, pneumatische Dreifacheinheiten und Magnetventile bereit und verkürzen so die Logistikzyklen erheblich und senken die Beschaffungskosten. Wir bieten außerdem eine 12-monatige Garantie auf die gesamte Ventileinheit und eine 6-monatige Garantie auf gefährdete Teile. Während der Garantiezeit werden nicht von Menschen verursachte Fehlfunktionen kostenlos behoben, wodurch das Benutzererlebnis für Kunden im Ausland umfassend gewährleistet wird.

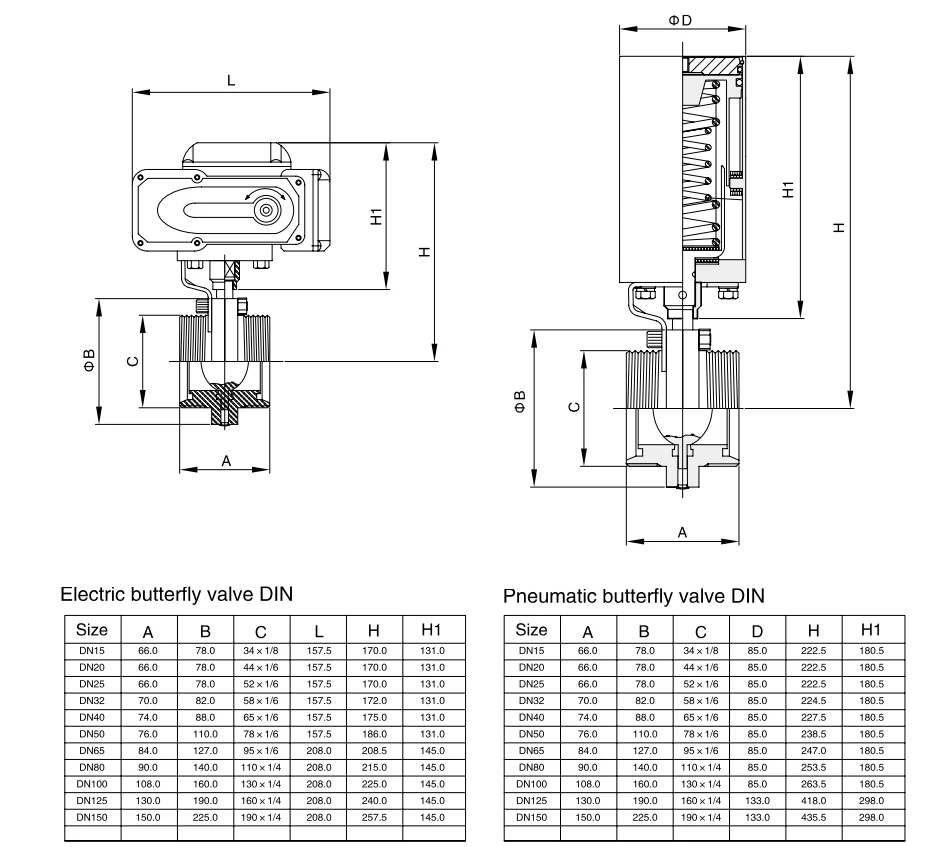

Technische Parameter

FAQ

F: Welche Arten von pneumatischen Antrieben gibt es für Sanitär-Pneumatik-Absperrklappen und wie wählt man sie aus?

A: Die gängigsten Typen sind einfachwirkende und doppeltwirkende pneumatische Stellantriebe, die auf der Grundlage der Sicherheitsanforderungen und der Betriebshäufigkeit der Arbeitsbedingungen ausgewählt werden: ① Doppeltwirkender Stellantrieb: Angetrieben durch zwei Luftquellen öffnet und schließt das Ventil stabil und mit schneller Reaktion, eignet sich für herkömmliche hygienische Arbeitsbedingungen mit automatischen Produktionslinien und Hochfrequenzbetrieb und muss mit einer externen Luftquelle zur Steuerung des Ein- und Ausschaltens ausgestattet sein; ② Einfachwirkender Aktuator: Mit Federrücklaufstruktur, Antrieb durch Lufteinlass auf einer Seite und automatischer Rückstellung (Öffnen/Schließen) nach Luftverlust. Er verfügt über eine hohe Sicherheits- und Schutzleistung, eignet sich für hygienische Arbeitsbedingungen mit hohem Risiko, bei denen das Medium brennbar, giftig und korrosiv ist, und kann Sicherheitsrisiken für Rohrleitungen nach einem Ausfall der Luftquelle wirksam vermeiden.

F: Welches Zubehör wird für sanitäre pneumatische Absperrklappen benötigt? Welche Funktion haben die Kernzubehörteile?

A4: Grundlegendes obligatorisches A: Zubehör + optionales Zubehör nach Bedarf, das Kernzubehör und seine Funktionen sind: ① Pneumatische Dreifacheinheit (Filter + Druckminderventil + Ölnebelgerät): Obligatorisch, filtert Verunreinigungen aus der Luftquelle, stabilisiert den Luftversorgungsdruck, schmiert interne Teile des Aktuators und verlängert die Lebensdauer des Aktuators; ② Magnetventil: Optional, steuert das Ein- und Ausschalten der Luftquelle fern, realisiert das automatische und zentrale Öffnen und Schließen des Ventils und ist für die Verbindung mit dem zentralen Steuersystem geeignet; ③ Positionsrückmeldungsgerät: Optionale Echtzeitrückmeldung des Öffnungs- und Schließstatus des Ventils (offen/geschlossen/neutral), was die Fernüberwachung des Pipeline-Betriebs erleichtert; ④ Handradmechanismus: Optional kann das Ventil manuell betätigt werden, wenn die Luftquelle ausfällt, geeignet für Notarbeitsbedingungen; ⑤ Endschalter: Optional, verhindert das Drehen des Ventiltellers über den Hub hinaus und schützt das Ventilgehäuse und die Dichtungen.

F: Wie hoch ist der Luftdruckbedarf für sanitäre pneumatische Absperrklappen? Kann es sich an die nicht standardmäßige Luftquelle vor Ort anpassen?

A: Der herkömmliche adaptive Luftquellendruck beträgt 0,4 bis 0,8 MPa. Dies ist der allgemeine Industrieluftdruck und für die meisten Luftversorgungsbedingungen vor Ort geeignet. Wenn die Luftquelle vor Ort einen nicht standardmäßigen Druck aufweist (weniger als 0,4 MPa oder mehr als 0,8 MPa), kann ein angepasster adaptiver pneumatischer Aktuator bereitgestellt werden und ein Druckminderventil/Druckerhöhungsventil kann ausgestattet werden, um den Luftdruck anzupassen, um das normale Öffnen und Schließen des Ventils ohne zusätzliche Umgestaltung des Luftversorgungssystems vor Ort sicherzustellen.
