Zweiteiliger Flanschkugelhahn: Strukturprinzipien, Installationsregeln und Anwendungsbeschränkungen

Die meisten Vor-Ort-Ausfälle und Auswahlfehler in industriellen Flüssigkeitssystemen sind auf ein oberflächliches Verständnis der Ventileigenschaften zurückzuführen. Viele Techniker betrachten zweiteilige Flanschkugelhähne als gewöhnliche Auf-Zu-Komponenten und ignorieren deren strukturelle Nachteile, Druckbelastungsgrenzen und inhärente Installationslogik. Im Vergleich zu einteiligen Kugelhähnen, denen es an Druckfestigkeit mangelt, und dreiteiligen Kugelhähnen mit hohen Wartungskosten bieten zweiteilige Flanschkugelhähne die optimale Balance aus struktureller Festigkeit, Kosteneffizienz und Betriebsstabilität für allgemeine Industrieanwendungen. Sein einzigartiges strukturelles Design bringt jedoch klare Installationsgrenzen und anwendbare Arbeitsbedingungen mit sich. In den meisten Fällen werden häufige Defekte wie Leckagen, Blockierungen und Schäden am Ventilkörper nicht durch Produktqualitätsprobleme verursacht, sondern durch unsachgemäße Installation und nicht übereinstimmende Arbeitsbedingungen. In diesem Artikel werden fragmentierte grundlegende Tutorials und Branchenstereotypen aufgeschlüsselt. Es führt eine eingehende Analyse von zweiteiligen Flanschkugelhähnen anhand des strukturellen Wesens, der vertikalen und horizontalen Installationslogik, der Standardbetriebsrichtlinien, verbotenen Anwendungsszenarien und häufig gestellten Fragen durch und bietet praktische und professionelle Referenzen für die Rohrleitungskonstruktion, die Installation vor Ort und die tägliche Wartung.

1. Was ist ein zweiteiliger Flanschkugelhahn?

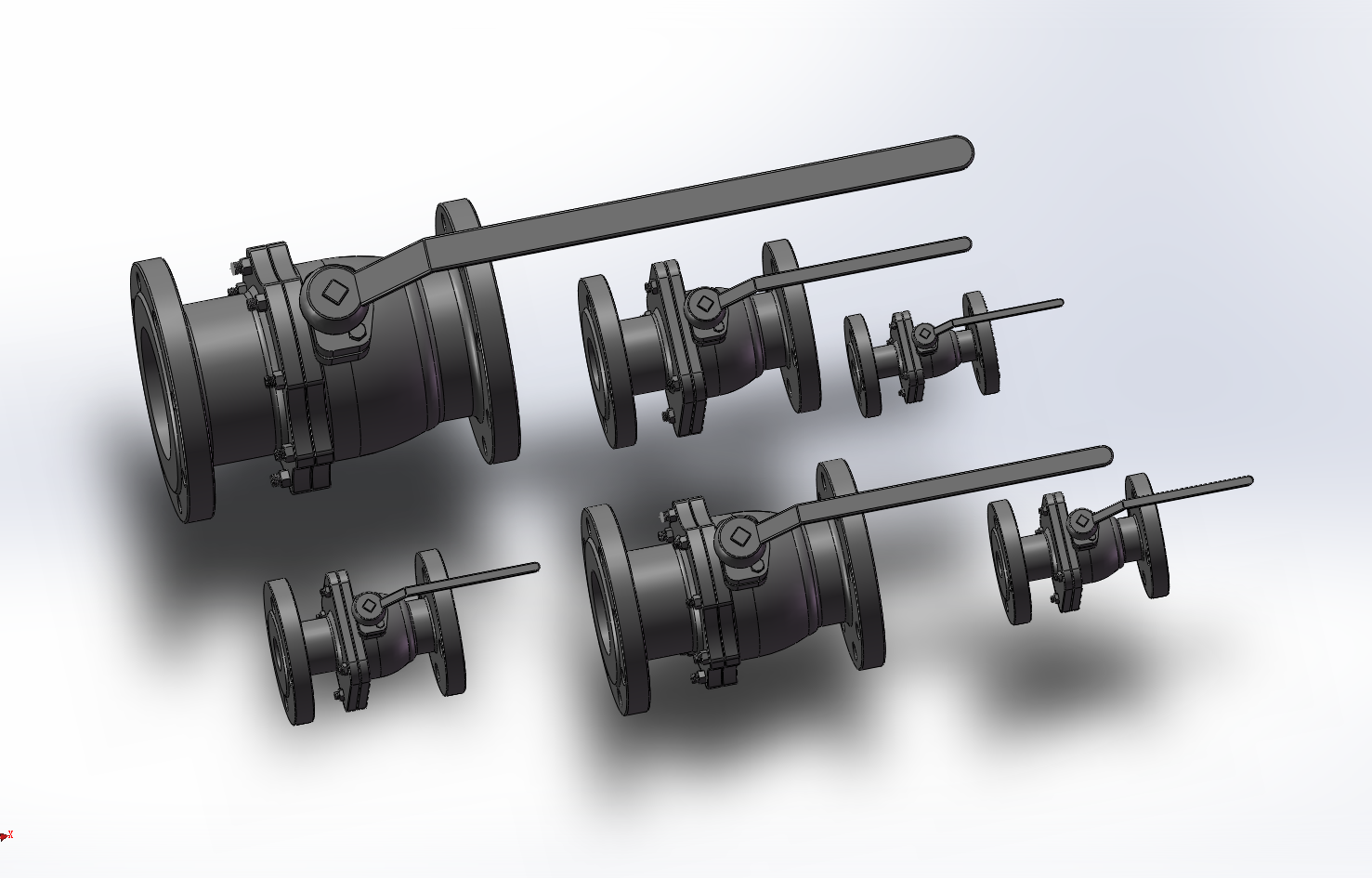

Ein zweiteiliger Flanschkugelhahn verfügt über einen geteilten, zweiteiligen Ventilkörper und eine integrierte Flanschverbindungsstruktur. Es besteht aus einem Hauptventilkörper und einem Oberteil, ist mit hochfesten Schrauben befestigt und mit präzisen Innenkomponenten wie Kugeln, Ventilsitzen und Spindeldichtungsbaugruppen ausgestattet. Es nimmt eine mittlere Position zwischen einteiligen und dreiteiligen Kugelhähnen ein und dient als gängiges Standardventil für den Tiefbau, die Leichtindustrie, die allgemeine Chemie und kommunale Flüssigkeitssysteme. Viele Ingenieure verwechseln die drei Arten von Kugelhähnen, weil sie ihre strukturellen Kompromisse nicht genau verstehen. Einteilige Kugelhähne sind kostengünstig und verfügen über integrierte Gussstrukturen, sind aber nur begrenzt druckbeständig und kaum wartbar. Dreiteilige Kugelhähne unterstützen die Inline-Demontage und den Komponentenaustausch, ideal für raue Arbeitsbedingungen, jedoch mit höheren Gesamtkosten. Das zweiteilige Design füllt die Marktlücke perfekt. Es behält die zuverlässige Dichtheit und strukturelle Steifigkeit geteilter Ventile bei, gleicht den Druckmangel integrierter Ventile aus und vermeidet die komplexe Demontagestruktur dreiteiliger Ventile. Was die technische Positionierung betrifft, handelt es sich nicht um ein professionelles Ventil für extreme Arbeitsbedingungen, sondern um eine standardisierte und kostengünstige Lösung für die meisten allgemeinen Flüssigkeitssysteme. Es verfügt über ein Volldurchflussdesign mit 90-Grad-Schnellumschaltung und bidirektionaler Dichtleistung. Es ist kompatibel mit Wasser, Öl, konventionellem Gas und schwach korrosiven Medien und deckt Druckstufen von PN16 bis PN40 ab. Mit stabilem Betrieb und geringen Ausfallraten eignet es sich hervorragend für standardisierte Rohrleitungen, die einen langfristigen Dauerbetrieb und seltene Wartung erfordern.

2. Kann ein zweiteiliger Flanschkugelhahn vertikal eingebaut werden?

Der vertikale Einbau von zweiteiligen Flanschkugelhähnen ist im Industriebau seit langem ein kontroverses Thema. Die praktische Schlussfolgerung ist klar: Eine vertikale Installation ist machbar, aber nicht universell anwendbar, mit strengen Einschränkungen bei den Arbeitsbedingungen und Installationsmethoden, was eine der am häufigsten übersehenen Fallstricke vor Ort darstellt. Anders als schwerkraftabhängige Rückschlagventile sind zweiteilige Kugelhähne auf eine vorgespannte Ventilsitzdichtung und Kugeldrehung angewiesen, um das Öffnen und Schließen zu ermöglichen. Theoretisch ist sowohl der horizontale als auch der vertikale Einbau bautechnisch akzeptabel. Dennoch verstärkt die vertikale Montage versteckte Risiken wie Mediumsedimentation und Spindelspannungsabweichung und beeinträchtigt direkt die Dichtungsstabilität und Lebensdauer. Die vertikale Montage funktioniert perfekt für saubere Medien, einschließlich reinem Wasser, klarem Wasser und herkömmlichem Gas, bei normaler Temperatur und niedrigem Druck, ohne Auswirkungen auf die Betriebsstabilität. Bei Medien, die Sedimente, Feststoffpartikel, hohe Viskosität oder leichte Kristallisation enthalten, wird eine vertikale Installation nicht empfohlen. Verunreinigungen setzen sich ständig am Boden des vertikalen Ventilkörpers ab, verschleißen die Präzisionsventilsitzfläche und führen zu Kugelklemmen, Mikroleckagen und unruhigem Schalten – Probleme, die bei horizontal installierten Ventilen selten auftreten. Darüber hinaus gibt es eine unumstößliche Regel für den vertikalen Einbau: Der Ventilschaft darf niemals nach unten montiert werden. Handräder und Antriebe müssen nach oben oder zur Seite zeigen. Eine nach unten gerichtete Installation führt zur Ansammlung von Restmedium und Verunreinigungen im Bereich der Spindelpackung, was zu allmählicher Korrosion, externen Leckagen und nicht reparierbaren versteckten Gefahren führt.

3. Kerninstallationsrichtlinien für zweiteilige Flanschkugelhähne

Über 80 % der Ventilausfälle im Spätstadium sind eher auf eine nicht standardmäßige Installation als auf Qualitätsmängel zurückzuführen. Bei der professionellen Installation liegt der Schwerpunkt auf der Beseitigung von Rohrleitungsspannungen, Dichtungsabweichungen und mittleren Stoßrisiken, anstatt einfach auf das Ausrichten von Bolzenlöchern und Befestigungsschrauben zu achten. Im Folgenden finden Sie vor Ort überprüfte Kernbetriebsrichtlinien.

3.1 Vorbehandlung der Rohrleitung zur Vermeidung versteckten Abriebs

Spülen Sie die gesamte Rohrleitung vor der Installation gründlich durch, um Schweißschlacke, Rost, Schnittrückstände und andere harte Partikel zu entfernen. Der Ventilsitz von zweiteiligen Kugelhähnen weist eine hochpräzise Spiegeldichtungsstruktur auf. Winzige harte Verunreinigungen verursachen irreversible Kratzer und bleibende Mikroleckagen, die die Hauptursache für kurzfristige Ausfälle neuer Ventile sind.

3.2 Spannungsfreie Flanschausrichtung

Ziehen oder quetschen Sie die Rohrleitungen niemals mit Gewalt, um die Flanschlöcher auszurichten. Der starre zweiteilige Ventilkörper neigt bei starker Belastung zu Mikroverformungen. Wenn der Systemdruck schwankt, kommt es zu Dichtungsversagen oder sogar zu Rissen im verformten Ventilkörper. Sorgen Sie für eine natürliche Passung der Flanschflächen und eine zentrierte Platzierung der Dichtungen für eine gleichmäßige Druckverteilung.

3.3 Diagonales und schrittweises Anziehen der Schrauben

Flanschschrauben diagonal und in mehreren Schritten anziehen, statt eine Seite komplett auf einmal anzuziehen. Asymmetrische Kompression führt zu unausgeglichener Dichtungsspannung und Mikroflanschverformung, was zu einem häufigen Problem vor Ort führt: keine Leckage bei niedrigem Druck, aber offensichtliche Leckage bei hohem Druck.

3.4 Vollhub-Drucktest nach der Installation

Nehmen Sie das Ventil nicht unmittelbar nach der Installation in Betrieb. Führen Sie Drucktests sowohl im vollständig geöffneten als auch im vollständig geschlossenen Zustand durch, um die Dichtungsleistung zu überprüfen und auf Blockierungen oder belastungsbedingte Festsitzfehler zu prüfen, um potenzielle Risiken im Voraus auszuschließen.

3.5 Reservieren Sie ausreichend Platz für Betrieb und Wartung

Halten Sie ausreichend Freiraum um Ventilschäfte, Handräder und elektrische oder pneumatische Antriebe herum. Blockierter Platz behindert den täglichen Schaltbetrieb und spätere Routinewartungen.

4. Streng verbotene Installationsszenarien

Obwohl zweiteilige Flanschkugelhähne universelle Stabilität und Kostenvorteile bieten, weisen sie inhärente strukturelle Einschränkungen auf. Eine unsachgemäße Anwendung in bestimmten Szenarien führt zu irreversiblem Verschleiß und potenziellen Sicherheitsrisiken, was klare technische Tabus darstellt.

4.1 Kontinuierliche Produktionslinien, die häufig gewartet werden müssen

Die zweiteilige verschraubte Struktur unterstützt keinen Inline-Austausch interner Verschleißteile. Sobald Ventilsitze oder Dichtungen abgenutzt sind, muss das gesamte Ventil ausgebaut und die Rohrleitung zur Wartung abgeklemmt werden. Sie gilt nicht für Produktionsszenarien, die rund um die Uhr laufen und eine regelmäßige Reinigung und den Austausch von Teilen erfordern, wo dreiteilige Kugelhähne die einzig praktikable Option sind.

4.2 Arbeitsbedingungen mit partikelförmigen, kristallinen oder hochviskosen Medien

Im Gegensatz zu dreiteiligen Ventilen, die eine schnelle Demontage und Reinigung ermöglichen, können zweiteilige Ventile nicht einfach zerlegt werden, um interne Ablagerungen zu entfernen. Langfristiger Betrieb mit verunreinigten Medien führt zu kontinuierlichem Abrieb der Dichtflächen und Kugelklemmen, was die Ausfallwahrscheinlichkeit stark erhöht.

4.3 Rohrleitungen mit starkem Wasserschlag und häufigen Druckschwankungen

Die zweiteilige geteilte Struktur weist im Vergleich zu integrierten Ventilen und verstärkten dreiteiligen Ventilen eine geringere Schlagfestigkeit auf. Wiederholte Wasserschläge und drastische Druckänderungen lockern Befestigungsschrauben und verringern die Vorspannkraft der Dichtung, was zu anhaltenden Medienlecks führt.

4.4 Regelung zur Langzeitdrosselung

Zweiteilige Flanschkugelhähne sind ausschließlich für die Ein-/Aus-Steuerung und nicht für den Drosselbetrieb konzipiert. Langfristiger halboffener Betrieb führt zu einer schnellen Abnutzung des Mediums am Ventilsitz, wodurch die Spiegeldichtschicht schnell abgenutzt wird und eine irreversible Leckage entsteht. Es ermöglicht nur eine sofortige Durchflussanpassung, keine kontinuierliche Drosselung.

4.5 Nicht standardmäßige Installation in explosionsgeschützten Szenarien

Bei brennbaren und explosiven Medien führt das Weglassen von Vorrichtungen zur Beseitigung statischer Elektrizität oder die Installation von Stäben nach unten zu statischer Aufladung und Ablagerung des Mediums, was zu ernsthaften Explosions- und Brandrisiken führt.5. Häufig gestellte Fragen zu Zweiteilern

5. Häufig gestellte Fragen zur Installation von zweiteiligen Flanschkugelhähnen

F1: Welche Installationsmethode bietet eine längere Lebensdauer, vertikal oder horizontal?

Bei sauberen Medien ohne Verunreinigungen hat die Einbaulage kaum Einfluss auf die Lebensdauer. Bei sedimentanfälligen Medien ist der horizontale Einbau weitaus stabiler. Es verhindert wirksam die Ablagerung von internen Verunreinigungen und reduziert den Verschleiß der Dichtflächen, was es zur bevorzugten Lösung für komplexe Arbeitsbedingungen macht.

F2: Warum lecken Ventile nach der Installation nur bei hohem Druck, aber nicht bei niedrigem Druck?

Über 90 % dieser Ausfälle werden durch ungleichmäßiges Anziehen der Schrauben, Dichtungsversatz und nicht gelöste Rohrleitungsspannungen verursacht. Strukturelle Abweichungen sind bei niedrigem Druck unbedeutend, verstärken sich jedoch bei hohem Druck und führen zu Dichtungsversagen. Das Problem kann gelöst werden, indem die Schrauben diagonal wieder angezogen werden und die Belastung der Rohrleitung beseitigt wird.

F3: Können zweiteilige Flanschkugelhähne mit automatischen Stellantrieben kombiniert werden?

Ja. Standardmäßige zweiteilige Flanschkugelhähne mit hoher Plattform sind vollständig kompatibel mit elektrischen und pneumatischen Antrieben. Sie unterstützen die automatische Fernsteuerung und sind kostengünstige Optionen für automatisierte Flüssigkeitsleitungen.

F4: Was verursacht ein Verklemmen neu installierter Ventile?

Zu den häufigsten Ursachen gehören Kratzer auf der Dichtungsoberfläche durch Rohrleitungsverunreinigungen, Mikroverformungen durch erzwungene Flanschausrichtung und fehlende Druckentlastungsversuche. Hierbei handelt es sich eher um typische Installationsfehler als um Probleme mit der Produktqualität.

F5: Wie kann man zwischen zweiteiligen und dreiteiligen Flanschkugelhähnen wählen?

Wählen Sie zweiteilige Kugelhähne für herkömmliche Arbeitsbedingungen mit geringer Wartungshäufigkeit und Kostenkontrollanforderungen. Wählen Sie dreiteilige Kugelhähne für raue korrosive Umgebungen, leicht verschmutzende Medien und kontinuierliche Produktionssysteme, die eine Inline-Wartung erfordern. Es gibt keine absolute Überlegenheit zwischen den beiden – nur eine szenariobasierte Eignung.

Abschluss

Der zentrale technische Wert zweiteiliger Flanschkugelhähne liegt in ihrer hervorragenden Anpassungsfähigkeit an die meisten allgemeinen industriellen Flüssigkeitsszenarien. Mit stabiler Struktur, ausgereifter Leistung und kontrollierbaren Kosten sind sie zu Grund- und Kernkomponenten moderner Industriepipelines geworden. Die meisten Ventilausfälle sind auf nicht übereinstimmende Betriebsbedingungen und eine nicht standardmäßige Installation zurückzuführen und nicht auf inhärente Produktfehler. Ein gründliches Verständnis der strukturellen Kompromisse, Installationsgrenzen und Anwendungstabus hilft Ingenieuren, stereotype Installationsfehler zu vermeiden, die langfristige Betriebsstabilität zu maximieren, die Gesamtwartungskosten zu senken und schließlich einen sicheren, effizienten und nachhaltigen Betrieb industrieller Fluidsysteme zu realisieren.
