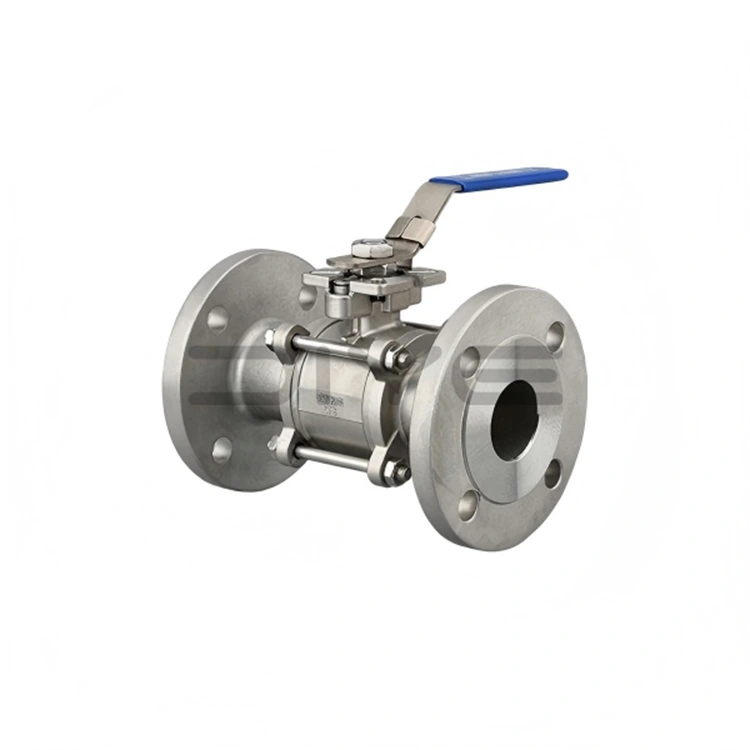

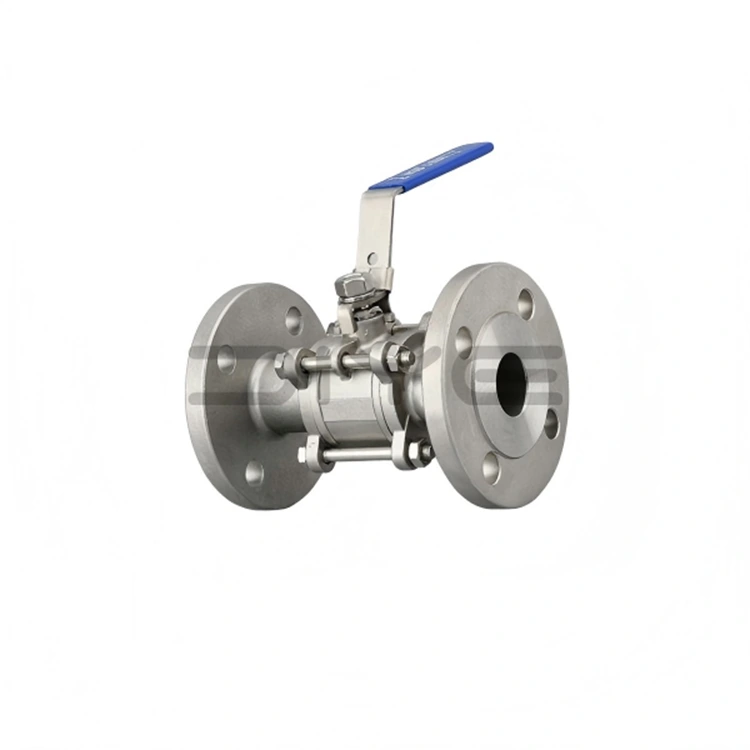

3-teiliger Flanschkugelhahn mit Montageplatte

Unsere 3-teiligen Flanschkugelhähne mit Montagepads sind für die direkte Montage des Stellantriebs und die Inline-Wartung konzipiert. Der Hauptkörper besteht aus Edelstahl 304 oder 316L (für bestimmte Anwendungen ist Stahlguss erhältlich) und verfügt über eine verschraubte dreiteilige Ventilkörperstruktur und ein hohes Plattformdesign gemäß ISO 5211-Standards. Es unterstützt die pneumatische/elektrische Automatisierungssteuerung und entspricht den Flanschnormen GB (Chinese National Standard), ANSI (American Standard) und DIN (Deutsche Norm). Ein umfassendes Qualitätskontrollsystem gewährleistet eine gleichbleibende Leistung über alle Produktionschargen hinweg.

Kernstrukturelle Vorteile

1. Dreiteilige abnehmbare Struktur

- Bestehend aus einem linken Ventilkörper, einem rechten Ventilkörper und einem mittleren Ventilkörper (einschließlich Kugelkern und Schaftbaugruppe), befestigt mit Schrauben.

- Eine Online-Wartung ist möglich, ohne das Ventil komplett aus der Rohrleitung zu demontieren. Lösen Sie einfach die Schrauben, entfernen Sie den mittleren Ventilkörper und entfernen Sie schnell den Kugelkern, die Dichtungen und andere interne Komponenten, um die Reinigung, Wartung und den Austausch gefährdeter Teile zu erleichtern.

- Die verteilte Spannungsverteilung erhöht die Gesamtfestigkeit des Ventilkörpers, wodurch er für den Betrieb in Rohrleitungen mit mittlerem und hohem Druck geeignet ist und Verformungen und Leckagen des Ventilkörpers wirksam verhindert wird.

- Reduziert Ausfallzeiten für Wartungsarbeiten und senkt die Wartungskosten, wodurch es sich besonders für komplexe Betriebsbedingungen eignet, die häufige Wartung erfordern.

2. Hochplattform-Vorbaustruktur gemäß ISO 5211-Standard

- Das integrierte Hochplattform-Top-Design entspricht vollständig den ISO 5211-Standards und ermöglicht die direkte Installation von pneumatischen/elektrischen Stellantrieben ohne zusätzliche Halterungen.

- Das dreiteilige Flanschkugelventil mit Montageplatte verfügt über eine unten montierte Schaftstruktur und ein automatisches Packungskompressionsdesign mit Doppelscheibenfeder, das die Schaftabdichtungsleistung optimiert und das Herauswerfen des Schafts bei abnormalen Druckanstiegen in der Ventilkammer verhindert und so die Betriebssicherheit erhöht.

- Einige Modelle sind mit einer Antistatikvorrichtung ausgestattet, um statische Elektrizität effektiv abzubauen und Sicherheitsrisiken durch statische Aufladung vorzubeugen, sodass sie für Anwendungen mit brennbaren und explosiven Medien geeignet sind.

- Unterstützt die automatische Steuerung und den Fernbetrieb und verbessert so die betriebliche Effizienz in Fließbandproduktionen und unbeaufsichtigten Szenarien.

Spezifikationen und Standard

1. Größenbereich: DN10–DN200 (1/4 Zoll–8 Zoll)

2. Flanschnormen: GB (Haustechnikprojekte), ANSI (Nordamerikanischer Markt), DIN (Europäischer Markt)

3. Ventilkörpermaterial: Edelstahl 304, Edelstahl 316L, Stahlguss (anpassbar an die Betriebsbedingungen)

Dichtungsmaterialien und Leistung

1. Polytetrafluorethylen (PTFE): Starke Korrosionsbeständigkeit, ausgezeichnete Dichtwirkung, Temperaturbereich -29℃ bis +150℃, niedrige Kosten, geeignet für normale Temperatur, Druck und partikelfreie Medienbedingungen, am weitesten verbreitet und kann eine bidirektionale leckagefreie Abdichtung erreichen.

2. Polyphenylensulfid (PPL): 3-teiliger Flansch-Kugelhahn mit Montageplatte, hervorragende Hochtemperaturbeständigkeit und Verschleißfestigkeit, Temperaturbeständigkeit bis -29℃ bis +300℃, geeignet für hohe Temperaturen, hohen Druck und Medien mit leichten Partikeln, geeignet für komplexe Industriebedingungen wie Erdöl- und Chemieindustrie, stabile Abdichtung und lange Lebensdauer.

3. Verstärktes Polytetrafluorethylen (RPTFE): Optimiert und verstärkt auf PTFE-Basis, kombiniert es Korrosionsbeständigkeit und Verschleißfestigkeit, wodurch es für verschiedene konventionelle und leicht komplexe Betriebsbedingungen geeignet ist und die Zuverlässigkeit der Dichtung weiter verbessert.

Service und Support

Mit über 10 Jahren Erfahrung im Export von 3-teiligen Flanschkugelhähnen mit Montagepads hat DIYE VALVE ein professionelles Kundendienstteam aufgebaut. Wenn wir Kundendienstanfragen oder Fehlermeldungen erhalten, werden wir innerhalb von 24 Stunden antworten, Fehler schnell beheben und Lösungen bereitstellen, um den normalen Betrieb der Kundenausrüstung sicherzustellen.

Wir unterhalten einen großen Bestand an originalen und kompatiblen Ersatzteilen (Dichtungsringe, Schrauben, Ventilschäfte usw.), um einen schnellen Versand zu gewährleisten, den Ersatzteilbedarf unserer Kunden zu decken und Ausfallzeiten zu minimieren. Wir bieten außerdem kostenlose technische Beratung zu Installationsspezifikationen, täglicher Wartung und Fehlerbehebung und können auf Kundenwunsch technische Dienstleistungen vor Ort anbieten.

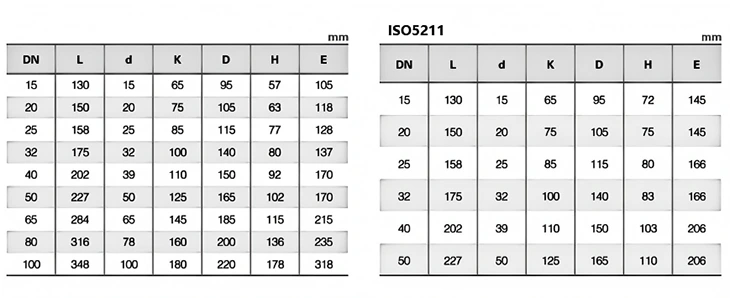

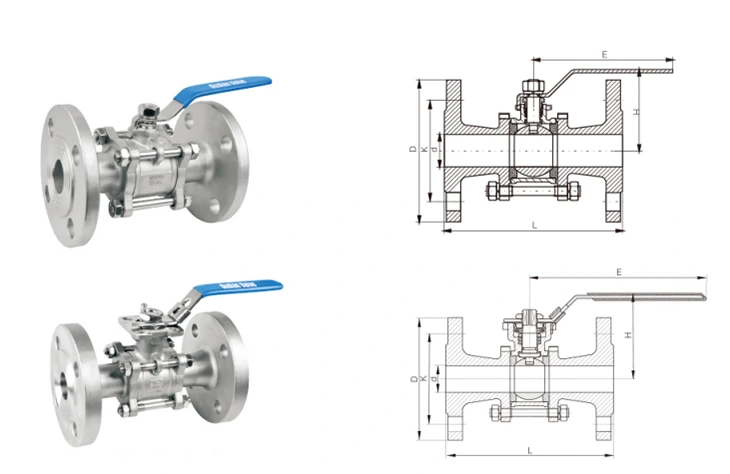

Technische Parameter

FAQs

F: Welche Standards werden für die Inspektion des dreiteiligen Hochplattform-Flanschkugelhahns befolgt? Welche Leistungsindikatoren werden zur Einhaltung der Standards sichergestellt?

A: Der dreiteilige Hochplattform-Flanschkugelhahn hält sich bei der Inspektion strikt an die Standards GB/T-13927 und API 598. Bevor jedes Ventil das Werk verlässt, wird es strengen Drucktests (Wasserdruck und Luftdruck), Maßhaltigkeitstests, Dichtungsleistungstests und Aussehensprüfungen unterzogen. Diese Tests stellen sicher, dass die wichtigsten Leistungsindikatoren wie Druckbelastbarkeit, Dichtungsleistung und Maßhaltigkeit den Standards entsprechen, und es ist strengstens verboten, dass unqualifizierte Produkte das Werk verlassen.

F: Kann ich schnell passendes Zubehör nachkaufen, wenn der Dichtring des dreiteiligen Hochflansch-Kugelhahns beschädigt ist?

A: Ja. Als Zulieferer unterhält Diye einen langfristigen Lagerbestand an original kompatiblen Dichtungsringen und diversem Zubehör (wie Schrauben und Ventilschäfte). Wir können die Waren schnell liefern, um Ihren Bedarf an Zubehörersatz zu decken, Verluste durch Geräteausfallzeiten zu reduzieren und kostenlose technische Beratung zum Austausch bereitzustellen, um einen reibungslosen und effizienten Austausch zu gewährleisten.

F: Was sind die optionalen Hauptmaterialien für Ventilkörper, Kugelkern und Ventilschaft des dreiteiligen Flanschkugelhahns mit hoher Plattform? Wie wählt man das Material aus?

A: Zu den optionalen Kernmaterialien gehören drei Typen: Edelstahl 304, Edelstahl 316L und Kohlenstoffstahl. Die Auswahlreferenz lautet wie folgt: ① Edelstahl 304: geeignet für herkömmliche Arbeitsbedingungen mit Wasser, Öl, Gas und schwacher Säure-Base, nicht starker Korrosion, mit hervorragendem Preis-Leistungs-Verhältnis, geeignet für normale industrielle und zivile Rohrleitungen; ② Edelstahl 316L: hinzugefügt mit Molybdänelement, das eine stärkere Korrosions- und Oxidationsbeständigkeit aufweist, für komplexe Arbeitsbedingungen wie starke Säure-Base, Meerwasser und chemische Lösungsmittel geeignet ist und für High-End-Szenarien wie Erdöl und Pharmazeutika geeignet ist; ③ Kohlenstoffstahl: hohe strukturelle Festigkeit und hervorragende Drucktragfähigkeit, geeignet für Hochdruck-, nicht korrosive Arbeitsbedingungen und Schwerlastszenarien. Alle Materialien werden in der Originalfabrik von Diye hergestellt und können je nach Bedarf angepasst werden.
